China Angle Steel Transposition Tower -toimittaja
Korkeajännitteisten voimansiirtotornien päätoimittajana, joka luottaa kansallisten korkean teknologian yritysten ja Qingdaon paikallisen täydellisen teollisuusketjun vahvuuteen,Qingdao Anbang uutta energiaaon ollut vahvasti mukana voimateräsrakenteiden älykkään valmistuksen alalla yli kymmenen vuoden ajan keskittyen korkea- ja ultrasuurijännitesiirtolinjojen ydintarpeisiin ja luoden tuotematriisin korkealaatuisista kulmaterästranspositiotorneista.
Mikä on kulmateräksinen transponointitorni?
Kulmateräksinen transponointitorni on eksklusiivinen erikoistorni suur- ja ultrasuurijännitesiirtolinjoille, jonka ydinmateriaalina on korkealujuus kulmateräs Q235/Q355, joka on koottu pulttiliitoksella avaruusristikkorakenteeksi, ja ydintehtävänä on toteuttaa kolmivaiheisten johtimien määräajoin tapahtuva avaruusaseman vaihto, toisin sanoen maallikon vaihtaminen on vuorossa johtajia.
Tavallisista kulmateräsvoimansiirtotorneista poiketen sen rakennesuunnittelussa kiinnitetään enemmän huomiota langan transponoinnin avaruudelliseen sopeutumiseen ja voiman vakauteen, ja siihen on lisätty erityisiä transponointiliittimiä ja langanohjainrakenteita, joilla voidaan tarkasti säätää langan vaiheen sijaintia siten, että kolmivaiheinen johto on eri tila-asemissa koko linjalla, jotta voidaan tasapainottaa sähköiset parametrit, kuten kapasitanssi-, kapasitanssi- ja implektanssi.
Korkeajännitteisten siirtolinjojen keskeisenä erikoispylvästornina se ei ainoastaan suorita perustoimintoja johtojen kiinnittämisestä, kantavuudesta, tuulen- ja maanjäristyskestävyydestä, vaan myös suojaa tehokkaasti generaattoreita, muuntajia ja muita voimalaitteita, estää releen suojauksen toimintahäiriöiltä, vähentää induktiivisia häiriöitä ympäröiviin tietoliikennelinjoihin ja varmistaa pitkän matkan tiedonsiirron turvallisuuden, tehokkuuden ja vakauden.
Mitkä ovat galvanoidun kulmateräksen siirtotornin luokitukset?
Qingdao Anbang uutta energiaa -kulmaterästransponointitornilla on täydellinen luokka yhdistettynä jännitetason, transponointitilan ja rakennetyypin kolmeen ydinmittaan, jokainen sarja noudattaa tiukasti sähköalan kansallista standardituotantoa, ottaen huomioon yleisyyden ja ainutlaatuisen sopeutumiskyvyn, ja vastaa tarkasti erilaisten suurjännitesiirtoprojektien yksilöllisiä tarpeita:
1. Jännitetason mukaan
Kattaa korkeapainekulmateräksiset transponointitornit (110kV-220kV) ja ultrakorkeapainekulmateräksiset transponointitornit (≥330kV).
Thekorkeajännite mallisoveltuu teollisuuspuistoihin ja alueiden välisiin voimajohtoihin vastaamaan tavanomaisen pitkän matkan lähetyksen ja transponoinnin tarpeita.
UHV-malli on suunniteltu rakenteellisella vahvistuksella ristikon tiheyden ja solmulaakeroinnin optimoimiseksi, ja se soveltuu pitkän matkan ja suuren kapasiteetin runkojohtoihin 500 kV ja enemmän, joilla voidaan saavuttaa tarkempi vaihesäätö ja varmistaa kolmivaiheisten parametrien tasapaino.
2. Jaa transponoinnin mukaan
Se on jaettu kahteen luokkaan: yhden tornin transponointityyppi ja kaksitorninen transponointityyppi.
Yksitornisessa transponointityypissä on kompakti rakenne, virtaviivainen rakenne ja pieni jalanjälki, joka sopii skenaarioihin, joissa linjatila on rajoitettu, ja se voi suorittaa kolmivaiheisen johtimen transponoinnin yhdessä tornissa.
Kaksitorninen transponointityyppi on suositeltu järjestelmä 500 kV:n ja sitä suuremmille UHV-linjoille, joka toteuttaa johtojen transponoinnin kahden tornin synergian avulla, vahvemmalla vakaudella ja sopii suuren kuormituksen ja pitkän matkan lähetysskenaarioihin, ja se on yleensä varustettu 1-2 transponointitornisarjalla joka 100 km:n linja.
3. Jaettu rakennetyypin mukaan
Se on jaettu viinilasityyppiseen kulmaterästransponointitorniin, kissanpäätyyppiseen kulmaterästransponointitorniin ja kuivatyyppiseen kulmaterästransponointitorniin.
Viinilasityyppi on sovitettu järjestämään johdot vaakasuoraan, ja transponointi on kätevää, mikä on korkeajännitelinjojen yleisin valinta.
Kissan päätyypissä käytetään kolmion muotoista lankajärjestelyä, jolla on erinomainen tuulen- ja jäänkestävyys, ja se sopii monimutkaisiin ympäristöihin, kuten rannikko- ja alppiympäristöihin.
Kuivatyyppisellä rakenteella on suuri jäykkyys ja vahva kantavuus, ja se soveltuu raskaille kuormille ja suuren jännevälin transponointiskenaarioihin.
Tuotteen tekniset tiedot
|
Parametrikohteet |
Yksityiskohtaiset tekniset tiedot |
|
Päämateriaali |
Q235B, Q355B erittäin luja hiilirakennekulmateräs |
|
Sovellettava jännitetaso |
110kV-1000kV (Suurijännite: 110kV-220kV, UHV: ≥330kV) |
|
Sovellettava korkeus |
15m ~ 50m (tukee epätyypillistä räätälöintiä, sopii erilaisiin transponointiskenaarioihin) |
|
Kulmateräksen tekniset tiedot |
∠50×5~∠200×20 (mukautettu jännitetason ja kuormitusvaatimusten mukaan) |
|
Korroosionestoprosessi |
Kuumasinkitys kokonaisuudessaan, sinkkikerroksen paksuus ≥85 μm, lisäkorroosionestovahvistus solmuissa |
|
Suunniteltu tuulenvastus |
120 km/h ~ 180 km/h, voidaan räätälöidä ja vahvistaa tarpeen mukaan |
|
Seisminen linnoitus |
8 asteen seisminen intensiteetti, voidaan räätälöidä ja vahvistaa monimutkaisiin työolosuhteisiin |
|
Transponoinnin tarkkuus |
Vaihekulman säätötarkkuus ±2°, mikä varmistaa kolmivaiheisen parametrien tasapainon |
|
Yhteysmenetelmä |
Erittäin luja pulttiliitos, varustettu erityisillä kiinnikkeillä, löystymisen ja korroosion esto |
|
Toteutusstandardi |
GB50017 Teräsrakennekoodi, DL/T 646 Voimansiirto- ja jakeluteräsputkirakenteiden valmistuksen tekniset ehdot jne. |
Missä skenaarioissa Angle Steel Transposition Towers -torneja voidaan käyttää?
|
Sovellusskenaariot |
Perusvaatimukset |
Suositeltu tuotesarja |
Tärkeimmät tekniset ominaisuudet |
|
Suurjännitesiirtolinjat (pitkän matkan sähköverkot, käytävän transponointi) |
Vakaa rakenne, vahva vaihetransponointitoiminto, korkea tuulen- ja jäänkestävyys, pitkä käyttöikä |
Standardikulmateräksiset transponointitornit, raskaat kulmaterässiirtotornit |
Kuumasinkitty Q235 / Q355 / Q420B kulmateräs; modulaarinen pultattu kokoonpano; suunniteltu johtimen transponointiin ja vaihesekvenssin vaihtoon; tuulenkestävyys luokkaan 11–12 asti; vahva jään ja lumen kantavuus. |
|
Kaupunkien ja esikaupunkien sähköverkot |
Kompakti layout, maata säästävä, luotettava eristyksen koordinointi, helppo asennus |
Keskikorkeat teräskulmaiset transponointitornit, kapeakulmaiset terässiirtotornit |
Optimoitu tornin rungon koko rajoitettuun kaupunkitilaan; vakaa transponointisuorituskyky; alhaiset säätiön kustannukset; nopea rakentaminen ja kätevä jälkitarkastus. |
|
Vuoristo- ja mäkiset alueet |
Mukautuva monimutkaiseen maastoon, korkea rakenteellinen jäykkyys, vähän huoltoa |
Vuoristotyyppiset kulmateräksiset siirtotornit, kaltevuussovitetut kulmaterässiirtotornit |
Korkean lujuus kulma teräsrakenne; hyvä vakaus rinteissä ja epätasaisessa maastossa; vahva korroosionkestävyys; sopii syrjäisille alueille, joilla on vaikeat kulkuyhteydet. |
|
Teollisuus- ja uudet energiavyöhykkeet (tuuli-/aurinkopuistot, teollisuuspuistot) |
Suuri kantavuus, tärinän esto, pölynkestävä, muokattavissa |
Räätälöidyt kulmaterässiirtotornit, raskaan kuorman kulmaterässiirtotornit |
Täysin muokattavissa oleva korkeus, jänneväli ja transponointitila; yhteensopiva uusien energiakantojen suurjänniteilmajohtojen kanssa; vahva kestävyys pölyisissä ja kosteissa ympäristöissä. |
- View as
Sinkitty kulmateräs Transpositiotorni
Qingdao Anbang New Energy Factory esittelee ammattitaitoisesti ja omistautuneena galvanoidun kulmateräksen transpositiotornin, joka on voimansiirtolinjojen vaiheensiirtolaite. Kehittyneen sotilastason prosessointiteknologian ansiosta se yhdistää äärimmäisen vakauden pitkäaikaiseen korroosionkestävyyteen, ja se on erityisesti suunniteltu erittäin korkeajännitteisille pitkän matkan siirtolinjoille. Se tarjoaa yhden luukun ratkaisun kolmivaiheisen epätasapainon ongelmaan ja takaa sähköverkon turvallisen toiminnan 30 vuodeksi ja tekee siitä ensisijaisen ja luotettavan valinnan kansallisen tason sähköverkkoprojekteihin.

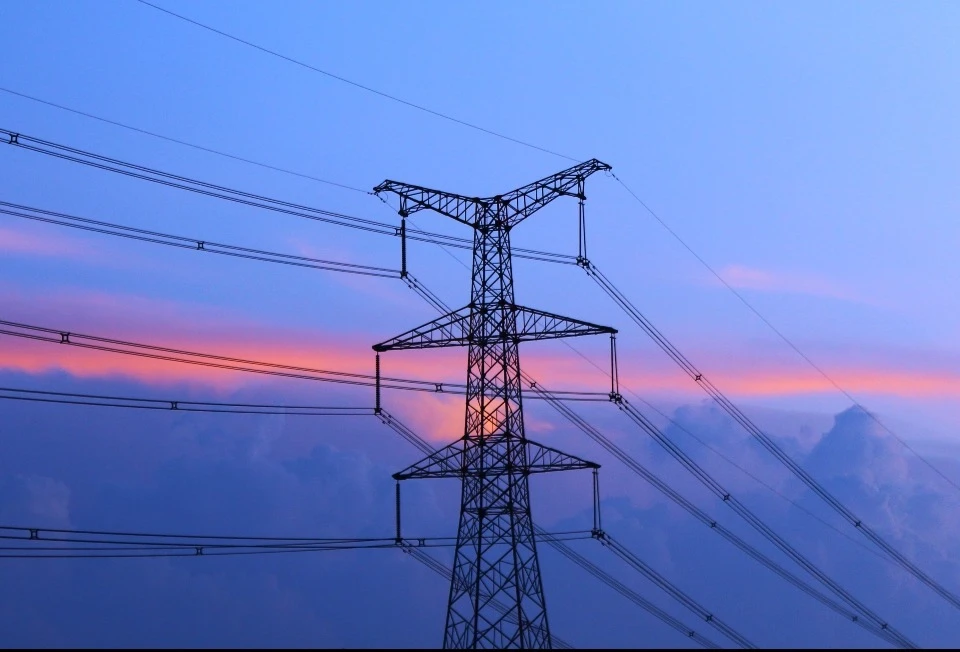

High Voltage Angle Steel Transposition Tower
Qingdaossa Kiinassa sijaitseva Anbang New Energy on lähdetehdas, jolla on vahvat ominaisuudet. Tarkkuusvalmistuksessa se keskittyy korkeajännitekulmaterästranspositiotornien tutkimukseen, suunnitteluun ja laajamittaiseen tuotantoon. Se tarjoaa tehokkaita ja erittäin luotettavia vaiheensiirtotukiratkaisuja maailmanlaajuisiin ultrasuurijännitesiirtoprojekteihin.
Kulmateräksinen voimansiirtotorni
Angle Steel Power Transmission Transposition Tower on erikoistunut ristikkotyyppinen rautatorni, jota käytetään laajalti suurjännite- ja ultrakorkeajännitteisessä voimansiirtojohdossa. Jos etsit luotettavaa valmistajaa ja toimittajaa, valitse Anbang, voimme tarjota teknistä tukea.
Kulmateräsristikkosiirtotorni
Anbang on Angle Steel Lattice Transposition Tower -tornin ammattimainen toimittaja, tämä kestävä tuote on erikoistunut siirtojohtorakenne, jota käytetään laajalti korkea- ja erittäin korkeajännitteisissä voimansiirtoprojekteissa, tyypillisesti 110 kV, 220 kV, 330 kV ja sitä suuremmissa sähköverkoissa.
Kulma teräs vaihesiirtotorni
Kulmateräksiset vaiheensiirtotornit ovat erikoishilarakenteita suurjännite/erittäin korkeajännite (EHV) AC-siirtolinjoille, jotka on valmistettu standardoidusta kulmateräksestä pultatulla kokoonpanolla. Niissä yhdistyvät perinteisten kulmateräspylväiden mekaaninen vakaus ja kolmivaiheisen johtimen transponointi. Jos haluat löytää kokonaisvaltaisen ratkaisun projektiisi, ota yhteyttä Anbangiin.

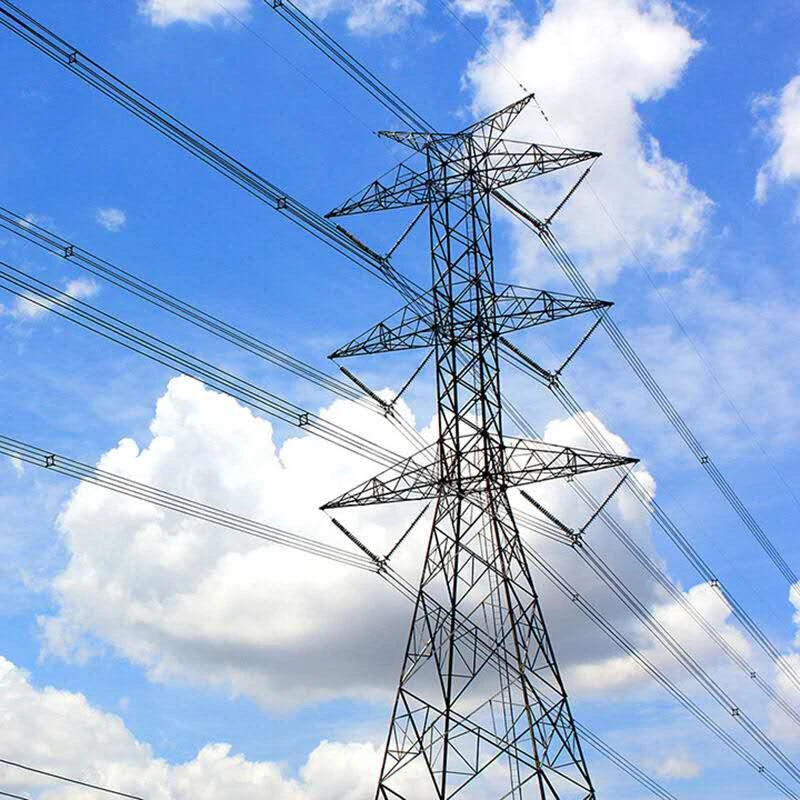

Galvanoitu kulmateräs voimansiirtotorni
Qingdao Anbangin tehtaan valmistamat galvanoidut kulmateräksiset voimansiirtotornit ovat ristikkotyyppisiä teräsrakenteita, joita käytetään laajalti tukemaan ilmajohtoja sähköverkoissa. Kuumavalssatuista kulmateräsprofiileista valmistetut ja kuumasinkityssuojatut tornit tarjoavat korkean mekaanisen lujuuden, erinomaisen korroosionkestävyyden ja pitkän käyttöiän (tyypillisesti 40–50 vuotta). Niiden avoin ristikkorakenne minimoi tuulikuormituksen ja maksimoi rakenteellisen tehokkuuden, mikä tekee niistä sopivia erilaisiin jännitetasoihin (10 kV - yli 800 kV) ja maasto-olosuhteisiin.
Luotettavana Kulmateräs Transpositiotorni valmistajana ja toimittajana Kiinassa meillä on tehtaamme. Jos haluat ostaa laadukkaita ja kestäviä tuotteita, ota yhteyttä.
