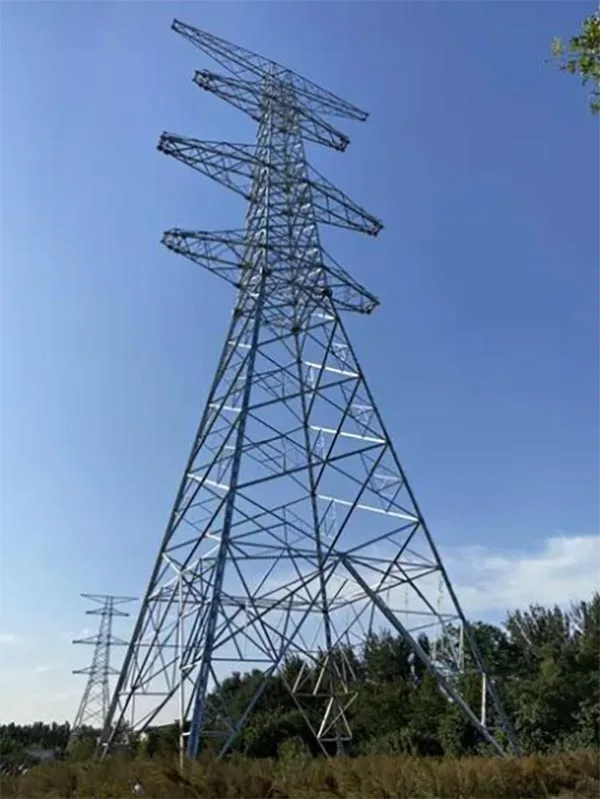

Sinkitty kulmateräs Transpositiotorni

Qingdao Anbang New Energyn galvanoidun kulmateräksen transponointitorni valitsee korkean lujan kansallisen standardin sinkitty kulmateräs kantavana komponenttina. Kokonaisrakenne on optimoitu läpi ammattilainen mekaaniset laskelmat ja suunnittelu, pääasiassa 110 kV - 500 kV suurjännite- ja ultrakorkeajännitteiselle vaihtovirtasiirrolle riviä skenaariot, joita käytetään erityisesti kolmivaiheisten johtimien säännöllisen vaihesiirron saavuttamiseen.

Se käsittelee tehokkaasti ongelmia, jotka johtuvat epäsymmetrisestä johdinjärjestelystä pitkän matkan lähetyksen aikana, kuten epäsymmetrinen kapasitiivinen virta, liiallinen linjahäviö, jännitevaihtelut ja releen suojauspoikkeamat, mikä parantaa sähköverkkoa lähetyksen tehokkuutta lähteestä ja varmistaa pitkän aikavälin turvallinen, vakaa ja luotettava toiminta siirtojärjestelmä.

Tuotteessa käytetään kypsää kuumasinkitystä korroosionestoprosessia kauttaaltaan yhtenäisellä ja tiheällä sinkkikerroksella. joka kiinnittyy vahvasti, mikä parantaa huomattavasti korroosion- ja ikääntymiskestävyyttä ja mukautuu koviin ja monimutkaisiin ympäristöissä kuten rannikon runsassuolainen sumu, teollisuuden saastealueet ja kylmä luminen ilmasto.

Hyödynnä Qingdao Anbang New Energian moderni tuotantopohja, standardoitu ja tehdastarkka valmistus saavutetaan tiukasti laadulla ohjausprosessit raaka-aineen leikkauksesta, lävistyksestä ja hitsauksesta galvanointiin ja koekokoonpanoon, varmistaa tehokkaasti komponenttien tarkkuuden ja yhdenmukaisuuden.

Tämä galvanoitu kulmateräksinen vaiheensiirtotorni voi täysin mukautua erilaisiin jännitetasoihin, maasto-olosuhteisiin, ja linjan suunnitteluvaatimukset, ja vaikka se tarjoaa erinomaisen rakenteellisen lujuuden sekä tuulen- ja maanjäristyskestävyyden myös ottaa huomioon paikan päällä tapahtuvan kokoamisen ja tulevan huollon helppouden, mikä tekee siitä turvallisen, tehokkaan ja kustannustehokkaan ensisijainen ratkaisu erilaisiin voimajohtojen vaihesiirtoremontteihin ja uudisrakennusprojekteihin.

Ydinedut

Korroosionkestävyys, pitkä käyttöikä

Käyttää kuumasinkitystä sinkkikerroksella paksuus ≥85 μm, muodostaen tiheän suojakerroksen, joka tarjoaa sekä fyysisen että sähkökemiallisen esteen suojaa.

Ulkona huoltovapaa käyttöikä on yli 30 vuotta, ja se soveltuu ankariin ympäristöihin, kuten rannikko- ja teollisuusalueet.

Vakaa rakenne

Valmistettu erittäin lujasta Q235/Q345 galvanoidusta kulmateräksestä as pohjamateriaali, jossa on ristikkorakenne.

Tuulenkestävyys ≥30 m/s, jääpeittovastus ≥8 mm, seisminen intensiteetti 8, täyttää kuormitusvaatimukset monimutkaisissa maastoissa ja äärimmäisissä ilmastoissa.

Kätevä huolto

Käytä galvanoituja kulmateräksisiä transponointitorneja modulaarinen vaiheerotusrakenne, joka mahdollistaa tarkan kolmivaiheisen johtimien kytkennän ilman hyppyjohtimia.

The rakenne on yksinkertainen, mikä parantaa merkittävästi rakentamisen ja ylläpidon tehokkuutta.

Tehdasvalmistus ja laadunvalvonta

Qingdao Anbang New Energy omistaa tehtaansa kokonaan standardoitu tuotanto. Raaka-aineiden tarkastuksesta valmiiseen galvanointiin ja kokoonpanoon, prosessi tiukasti noudattaa kansallisia standardeja ja varmistaa jokaisen galvanoidun kulmateräksisen vaihekytkentätornin tasaisen suorituskyvyn.

Joustava räätälöinti

Tornityyppi, korkeus ja vaihekytkentämenetelmä voivat olla räätälöity verkkojännitetason, jännevälin ja maasto-olosuhteiden mukaan, soveltuu erilaisille tehoille voimajohtojen vaiheenvaihtoprojektit.

Tuotteen toimintaperiaate

Galvanoitu kulmateräksinen vaiheensiirtotorni on erikoistunut torni, jota käytetään voimansiirtolinjoissa saavuttamiseksi vaihe kolmivaiheisten johtimien vaihto.

Pitkän matkan AC-siirtolinjoissa kolmivaiheiset johtimet voivat aiheuttaa epäsymmetrisestä järjestelystä johtuvat epäsymmetriset kapasitiiviset virrat, jotka johtavat lisääntyneisiin verkkohäviöihin, rele suojelusta ja muista asioista.

Torni järjestää johtimien ripustuspisteet klo eri korkeudet ja asennot tornin rungossa, jolloin A-, B- ja C-vaihejohtimet voivat vaihtaa asentoa järjestyksessä kuten ne kulkevat tornin läpi.

Tällä saavutetaan jaksollinen vaihesiirto, tasapainotetaan kolmivaiheiset kapasitiiviset virrat, vähentää johtohäviöitä ja parantaa siirtotehokkuutta ja sähköverkon toiminnan vakautta.

Sen ydin luottaa galvanoidun kulmateräksen korkea lujuus ja vakaus varmistaakseen, että johtimien jännitys ja etäisyys kohtaavat turvallisuutta standardeja vaiheensiirtoprosessin aikana.

Tuotetiedot

Komponenttien käsittely

Kaikki galvanoidun kulmaterästranspositiotornin kulmateräsosat leikataan tarkasti, lävistetään ja taivutetaan GB/T 9787:n mukaisilla mittatoleransseilla asennuksen varmistamiseksi. tarkkuus.

Korroosiosuojaus

Ruosteenpoiston jälkeen komponentit upotetaan sulaan sinkkiin 450-460 °C:ssa, muodostaa sinkki-rautaseoskerroksen, joka peittää tasaisesti ilman, että pinnoitusta tai sinkin pullistumia ei puutu. Kuolleet kulmat, esim pultinreiät ja hitsit ovat täysin suojattuja.

Tornin rakenne

Torni käyttää ristikkorakennetta, jonka päärakenne on järkevä osat, diagonaalit ja ristivarret, selkeästi määritellyt jännitysreitit ja vaiheensiirtojousituksen tarkka sijoitus pisteet varmistamaan johtimien turvallinen etäisyys vaiheensiirron aikana.

Lisävarustekokoonpano

Varustettu kuumasinkityillä pulteilla, aluslevyillä, jalkanauloilla, tikkailla ja muut lisälaitteet, joiden korroosionkestävyys on yhdenmukainen tornin kanssa, mikä estää sähkökemiallisen korroosion.

Tehdastarkastus

Jokainen galvanoitu kulmateräksinen vaiheensiirtotorni käy läpi mitoitusta tarkastus, mekaaninen testaus, galvanoinnin paksuuden mittaus ja koekokoonpanon tarkastus, ja se voidaan lähteä tehtaalta vasta sen jälkeen läpäisevät nämä testit.
