Kestävä Tangent Tower -tehdas Kiinassa

Ilmajohtojen päärunkotyyppisenä tornina suoralinjainen torni muodostaa yli 80 % verkon siirtopylväiden kokonaismäärästä. Se on yleisimmin käytetty perustornityyppi sähköverkkoinfrastruktuurissa, uusien energialaitosten siirroissa ja kaupunkien ja maaseudun sähköverkon päivitysprojekteissa.

Qingdao Anbang uutta energiaa, joka luottaa Shandongin teräsrakenteiden valmistusperustaan ​​ja kansallisen korkean teknologian yrityksen teknologian kertymiseen, on syvästi sitoutunut koko voimansiirtoteräsrakenteiden teollisuusketjun tutkimukseen ja valmistukseen.

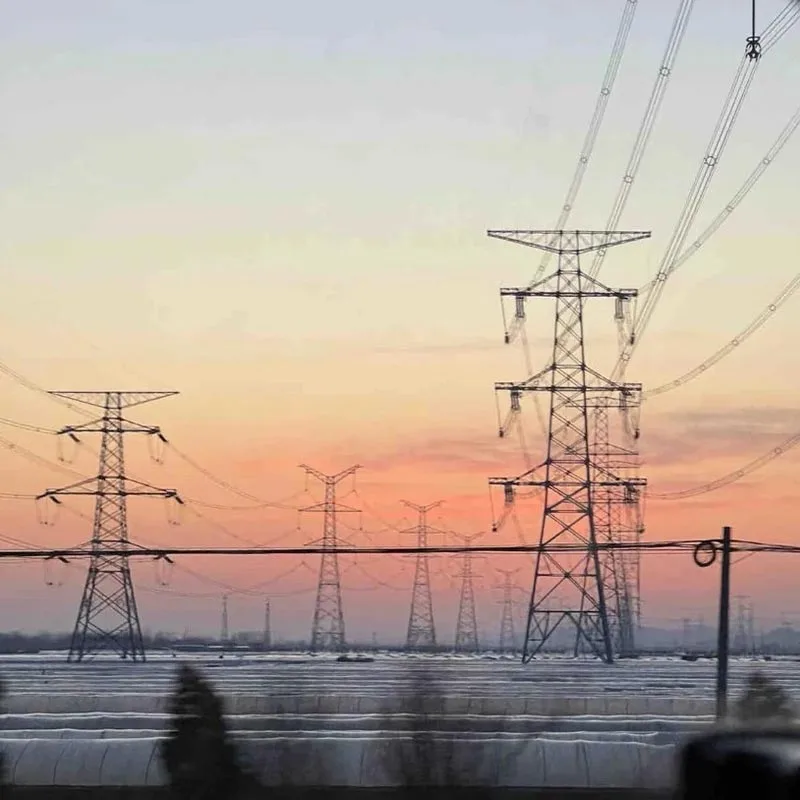

Tehtaamme on kehittänyt täyden jännitetason sarjan suorakulmaisia ​​kulmaterästornituotteita, jotka kattavat yleiset 35 kV, 110 kV, 220 kV ja 330 kV siirtoolosuhteet, mukaan lukien kaikki tornityypit, kuten Gan-muotoiset, pikarin muotoiset, pöllön muotoiset ja pässin sarven muotoiset mallit.

Mikä on Tangent Tower?

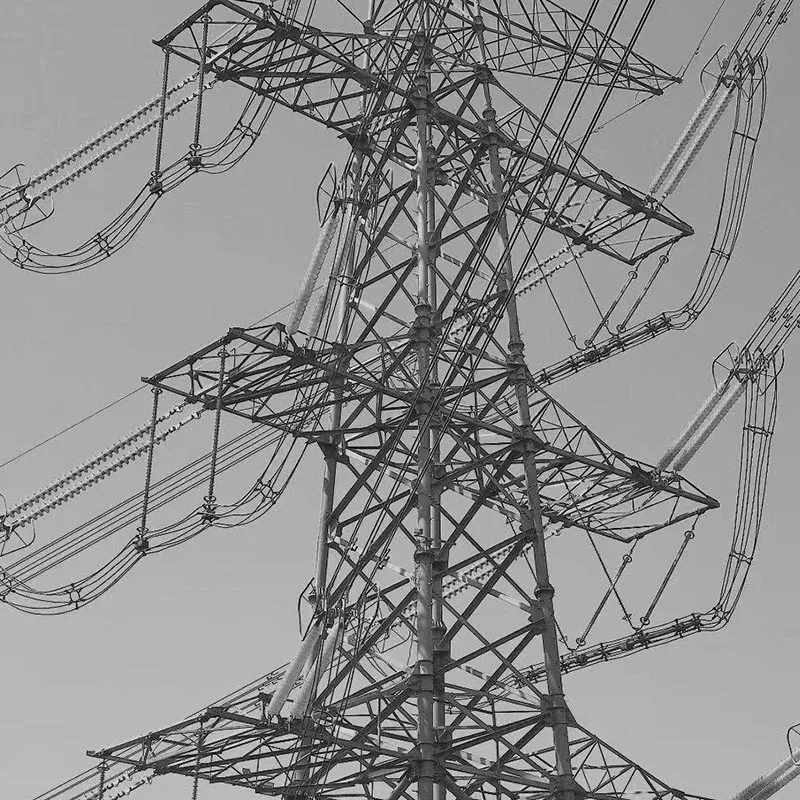

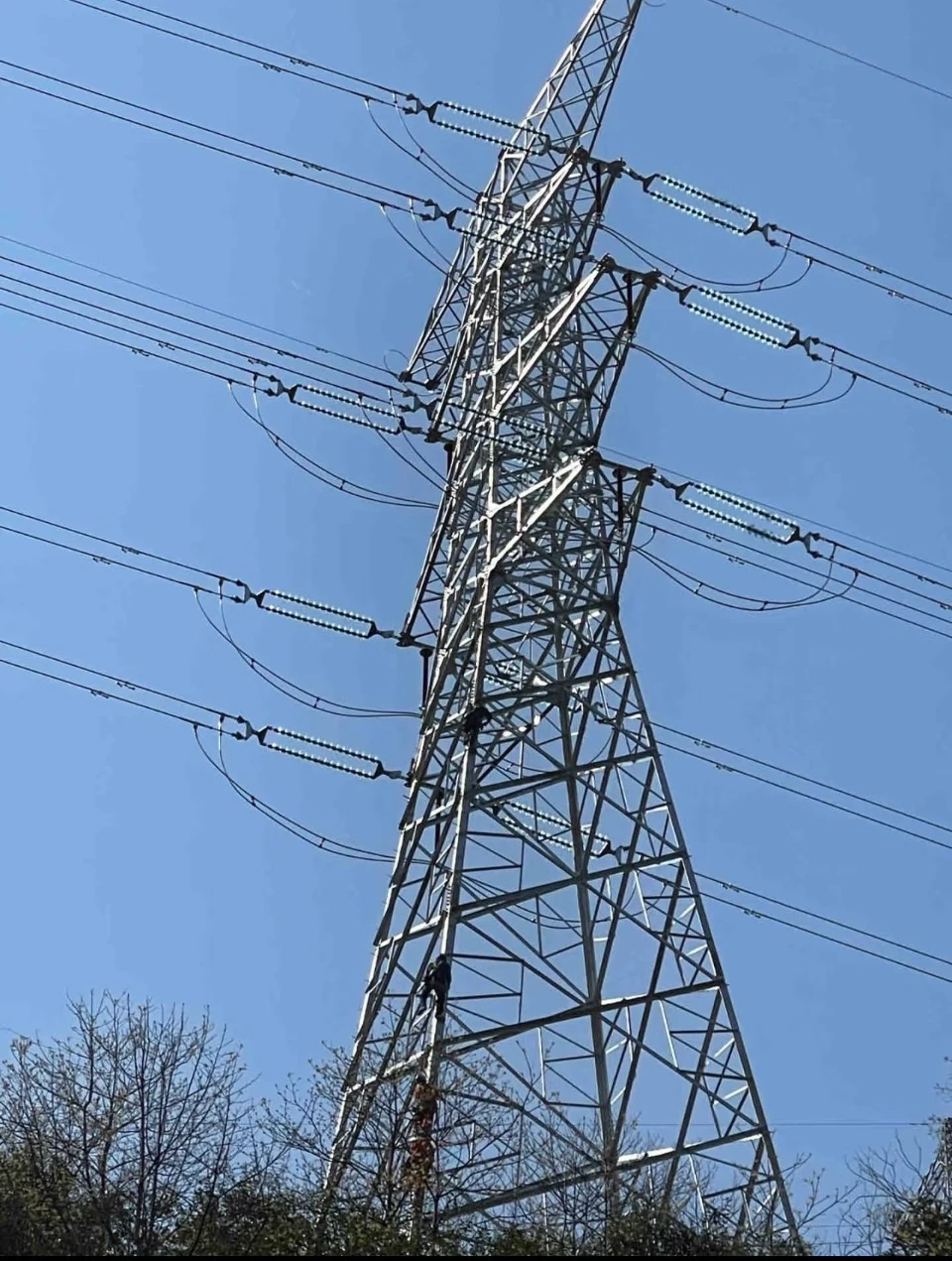

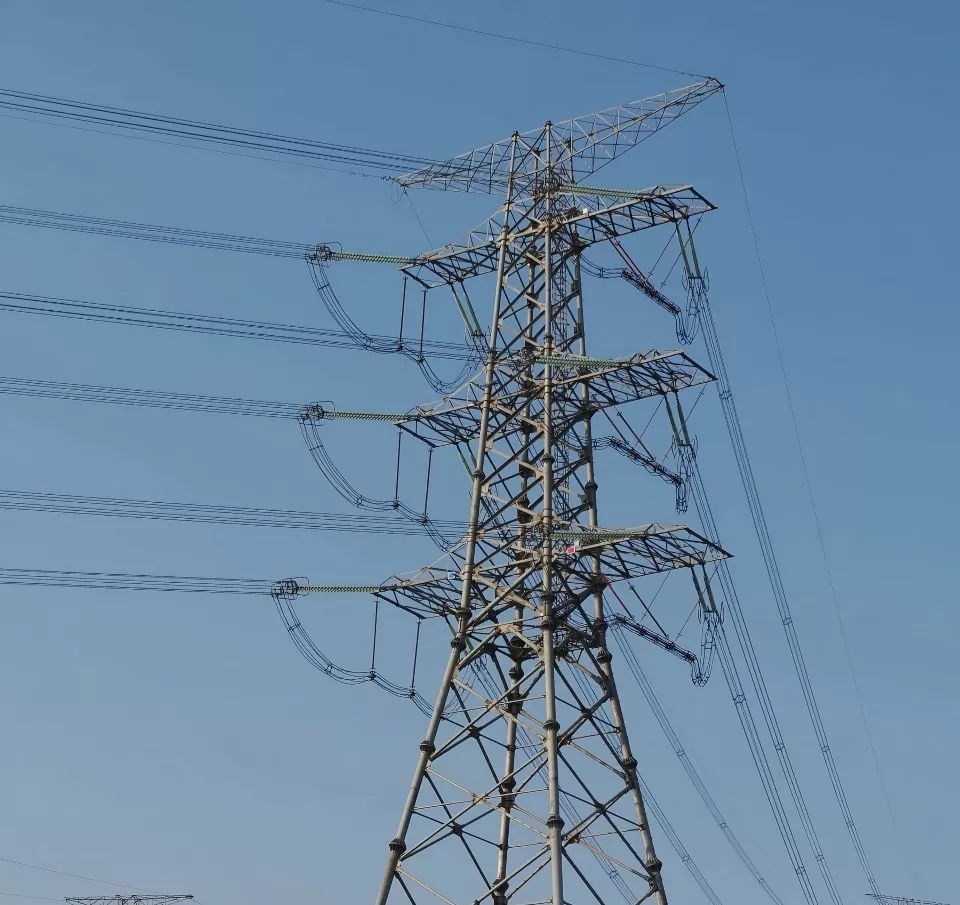

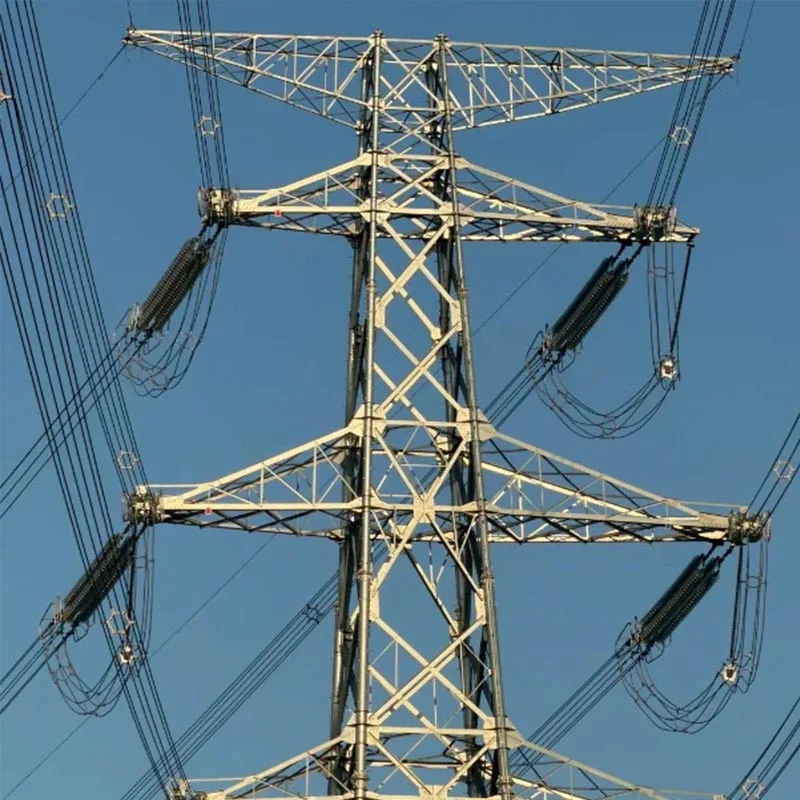

Anbang Tangent Towers on sijoitettu yksinomaan kantaviksi rakenteiksi suorille voimansiirtoosille, jotka kestävät vain johtimien ja maadoitusjohtojen painon, jääkuormat ja vaakasuorat tuulikuormat ilman linjojen pitkittäistä jännitystä ja kulmajännitystä.

Ne keskittyvät kevyeen ristikon mekaaniseen suunnitteluun, säänkestävään korroosionestoaineeseen, tarkkaan rakenteelliseen optimointiin sekä kätevään rakentamiseen ja kunnossapitoon. Ne soveltuvat erilaisiin infrastruktuuriskenaarioihin, kuten tasangoihin, kukkuloihin, vuoristoon, rannikon kosteisiin ja suolasuihkeisiin ympäristöihin sekä uusiin energiapuistoihin.

Ne tarjoavat vakaan, pitkäkestoisen ja kustannustehokkaan teräsrakenteiden tukijärjestelmän pitkän matkan siirtokäytäville, jotka täyttävät samanaikaisesti hankkeen vaatimukset aurinko- ja tuulivoiman toimittamiselle, kaupunkien ja maaseudun verkkomuutokselle ja maakuntien väliselle sähköverkotukselle, ja ne ovat uusien energiansiirtoverkkojen kantava ydinkomponentti.

Täyden sarjan tornimääritysjärjestelmämme

1. Pienjännite perinteiset sarjat (35kV/110kV)

Pääasiassa yllä mainitut Z-muotoiset ja yksinkertaistetut kuivatyyppiset tornit, joissa on matalat ja kevyet tornirungot, pieni perusjalanjälki, soveltuvat kaupunkien ja maaseudun jakeluverkkoihin, kuntien siirtohaaroihin ja pieniin lähiverkkoon kytkettyihin uusiin energiaprojekteihin.

2. Korkeajänniterunkosarja (220kV/330kV)

Normaalit kuivatyyppiset ja kupin muotoiset suorat tornit, optimoitu ristivarsien etäisyys ja eristyskoordinaatioetäisyys, riittävä jäykkyyden redundanssi, soveltuu sähköverkon pääsiirtolinjoihin, alueiden välisiin voimajohtoihin sekä suurten tuuli- ja aurinkovoimaloiden lähteviin linjoihin.

3. Kompakti erikoissarja

Kapeapohjaiset kompaktit suorat tornit, jotka vähentävät tornin juuriväliä ja käytävän jalanjälkeä, soveltuvat hankkeisiin alueilla, joilla on rajalliset maavarat, lähellä olevilla asuinalueilla ja rajoitetuilla ekologisilla käytävillä; Yhteensopiva myös pienten kulmien ja pienten kääntöolosuhteiden kanssa, mikä lisää joustavuutta linja-asettelussa.

4. Yleiset rakenneparametrit

Päämateriaalit ovat korkealujuus niukkaseosteinen teräs Q345B ja Q420, koko tornipultilla koottu ristikkorakenne, puolisuunnikkaan muotoinen kartiomainen tornirunko, tornin korkeus 18 m - 75 m, soveltuu tavanomaisille jännepituuksille 80 m - 400 m, tiukasti noudattaen GB50 Li45 -teräsrakennetta ja DL-Teräsrakennetta. tuotannon ja valmistuksen standardit.

Tuotteen tärkeimmät edut

(1) Rakenneoptimointi

Elementtirakenteen simulointi- ja analyysiteknologiaan tukeutuen tornirungon poikkileikkaus, kalteva materiaalijärjestely ja liitosjännitys optimoidaan koko alueella luopumalla perinteisestä redundantista materiaalisuunnittelusta.

Tuulenkestävyyden, maanjäristyksen kestävyyden ja jääpeitteen kansallisten kuormitusvaatimusten täyttyessä tornirungon omapaino on optimoitu 12% ~ 18%, ristikon voiman välitysreitti on selkeä ja taipuman säätötarkkuus on parempi kuin alan keskiarvo.

Perustusjuuren aukko on pienempi, maanrakennustyön louhintamäärä ja betonin kulutus pienenevät samanaikaisesti, mikä vähentää merkittävästi projektin maanhankinta- ja maanrakennuskustannuksia ja saavuttaa optimaalisen tasapainon rakenteellisen turvallisuuden, materiaalin käyttöasteen ja projektikustannusten välillä.

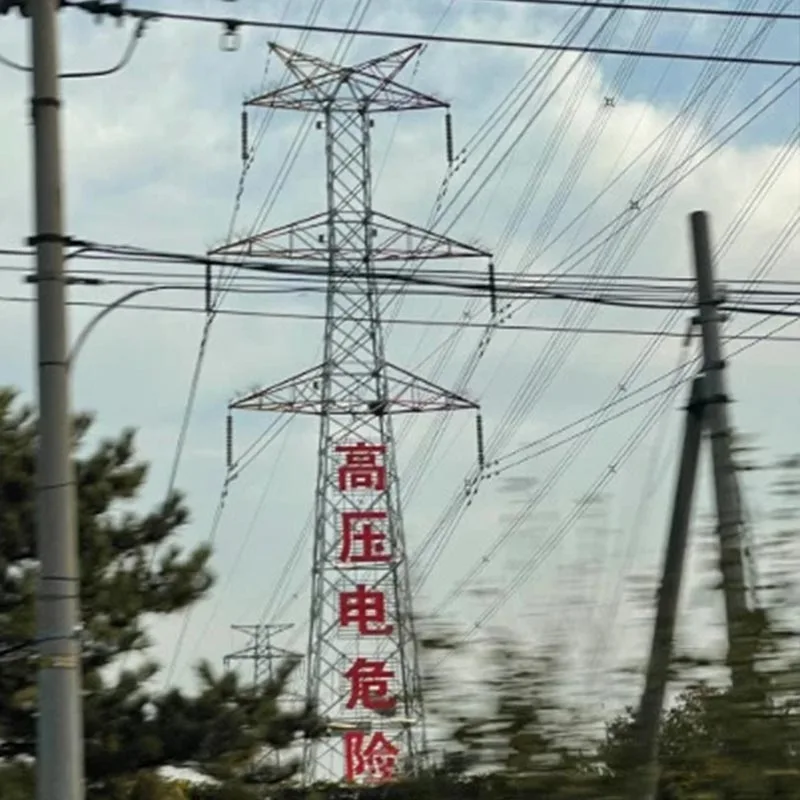

(2) Korroosionkestävä

Anbang ottaa käyttöön kansallisen kuumasinkitysstandardin koko prosessin.

Teräs on kastettu koko alueelle, ja sinkkikerroksen paksuus on tasainen ja vakaa ≥ 85 μm yhdistettynä passivointi- ja tiivistyskäsittelyyn, jotta se kestää rannikkosuolasumua, teollisuushappoa ja emäksiä, kosteaa kondensaatiota, sadetta, lunta ja jäätymissulamista ja muuta ympäristön korroosiota.

Tuotteen suunnittelun peruskäyttöikä on 50 vuotta, ja korroosionestokerros rappeutuu hitaasti ulkohuollon aikana, mikä vähentää huomattavasti myöhempien maalien korjaus- ja ruosteenpoistotoimenpiteiden ja -huoltotoimenpiteiden tiheyttä, pienentää koko elinkaaren käyttö- ja ylläpitokustannuksia ja mukautuu monimutkaisiin alueellisiin ympäristöihin, kuten Shandongin rannikolle, sisämaan korkeaan kosteuteen sekä ankaraan kylmään ja jäähän pohjoisessa.

(3) Itse kehitetty turvallisuuspatenttirakenne

Anbang New Energyn kierrätettävällä kiipeilyä estävällä patentoidulla rakenteella varustettu torni on varustettu sisäänvedettävällä pääsypolkimella, joka kierrätetään automaattisesti ja piilotetaan, kun se ei ole käytössä päivittäin, estäen asiaankuulumattomia henkilöitä kiipeämästä säännösten vastaisesti.

Vain ammattitaitoinen käyttö- ja huoltohenkilöstö voi avata ja laajentaa huoltokanavaa, ottaen huomioon korkealla työskentelyn turvallisuussuojauksen ja yleisen turvavalvonnan, täyttämällä perinteisten tornien turvaaukot ilman suojaa ja helposti nousevia sekä täyttämällä sähköverkon turvallisuusstandardien vaatimukset.

(4) Esivalmistettu modulaarinen valmistus

Koko tornikomponenttien tehdas standardoi tyhjennyksen, lävistyksen ja esikokoonpanon, ja kaikki pultinreiät on sovitettu tarkasti yhteen, eikä toissijaista leikkausta ja hitsausta tarvita paikan päällä, ja tarvitaan puhdasta pulttiliitosta ja kokoonpanoa.

Kevyt komponenttien halkaisu, ei ongelmia tiekuljetuksessa ja kätevä jyrkkien vuoristoisten tieosien siirto.

Yksinkertaistettu asennusprosessi, lyhennetty korkealla työskentelyaika ja synkronisesti alennetut rakennustyövoima- ja rakennusajan kustannukset, sopii sähköverkon hätäkorjauksiin ja eräinfrastruktuurin kiireisiin projekteihin, kätevä purkaminen ja muuntaminen sekä komponenttien vaihto, ja sillä on toissijainen uudelleenkäyttöarvo.

(5) Sopeutua monenlaisiin ympäristöihin

Rakennesuunnittelu kattaa 8 maanjäristyskestävyystasoa, 12 tuulenvastustasoa ja ankarat jääpeiteolosuhteet.

Teräksen sitkeys ei heikkene ankarissa kylmissä ja matalissa lämpötiloissa, ja rannikkoalueiden runsassuolaisissa ympäristöissä rakenteellinen suorituskyky on vakaa.

Perustusmuoto soveltuu joustavasti louhittuihin perustuksiin, laattaperustuksiin ja mataliin haudattuihin porrasperustuksiin, ja se soveltuu useille mudan, rinteiden, vuorten ja tasanteiden geologiaille ilman laajamittaista tontin muutosta.

Se sopii epätyypillisiin skenaarioihin, kuten uusien energiaasemien reunasiirtokäytäviin ja syrjäisten vuoristoalueiden johtoverkkoihin.

(6) Koko laadunvalvontaketju

Kansallisena korkean teknologian yrityksenä Anbang on perustanut koko prosessin kattavan laadunvalvontajärjestelmän terästehtaan uudelleentarkastuksia, sammutustarkkuuden testausta, hitsausvirheiden havaitsemista, galvanoitujen kerrosten testausta ja kuormitussimulaatiotestiä varten.

Vertaa tiukasti State Gridin ja China Southern Power Gridin valmistusstandardeja, joissa on vahva komponenttien vaihtokelpoisuus ja nollapoikkeama erien toimituskokoissa varmistaaksesi linjojen eräasennuksen johdonmukaisuuden.

Sovellusskenaariot

Valtion kantaverkon ja paikallisen sähköverkon korkea-/pienjännitteisen runkoverkon suora siirtokanava;

Aurinkosähkövoimalat ja tuulivoimalat lähettävät uutta energiaa erityislinjoille;

Kaupunkien ja maaseudun sähköverkkojen päivitykset, maaseudun verkkojen muuttaminen ja teollisuuspuistojen sisäiset sähkönsyöttölinjat;

Voimansiirtoprojektit rajoitetuilla käytävillä, kuten mäkisellä vuorella, rannikkorannikolla ja ekologisilla alueilla;

Eräverkottaminen pitkän matkan suorista linjoista ja tukevista jännitystä kestävistä torneista täydellisen siirtojärjestelmän rakentamiseksi.

Yritystä tukevat palvelut

Qingdao Anbang uutta energiaatarjoaa yhden luukun täyden ketjun ratkaisuja varhaisesta linjatutkimuksesta, tornityyppisestä räätälöidystä suunnittelusta, perusteellisesta todentamisesta tehdasmassatuotantoon ja -valmistukseen, logistiikkaajoneuvojen jakeluun, paikan päällä tapahtuvaan asennuksen tekniseen opastukseen ja myöhempään käyttö- ja ylläpitopalveluun.

Tuemme ulkomaille suuntautuvan viennin räätälöintiä, henkilökohtaista tutkimusta ja ei-standardien parametrien kehitystä, luotamme Jiaozhou Intelligent Manufacturing Industrial Parkin tuotantokapasiteetin etuihin, varmistamme laajamittaisen nopean toimituksen ja tarjoamme luotettavaa teräsrakennetukea kotimaisille ja ulkomaisille voimainfrastruktuuriprojekteille vakaalla tuotantokapasiteetilla, ytimen laadulla ja täyden syklin palvelulla.
