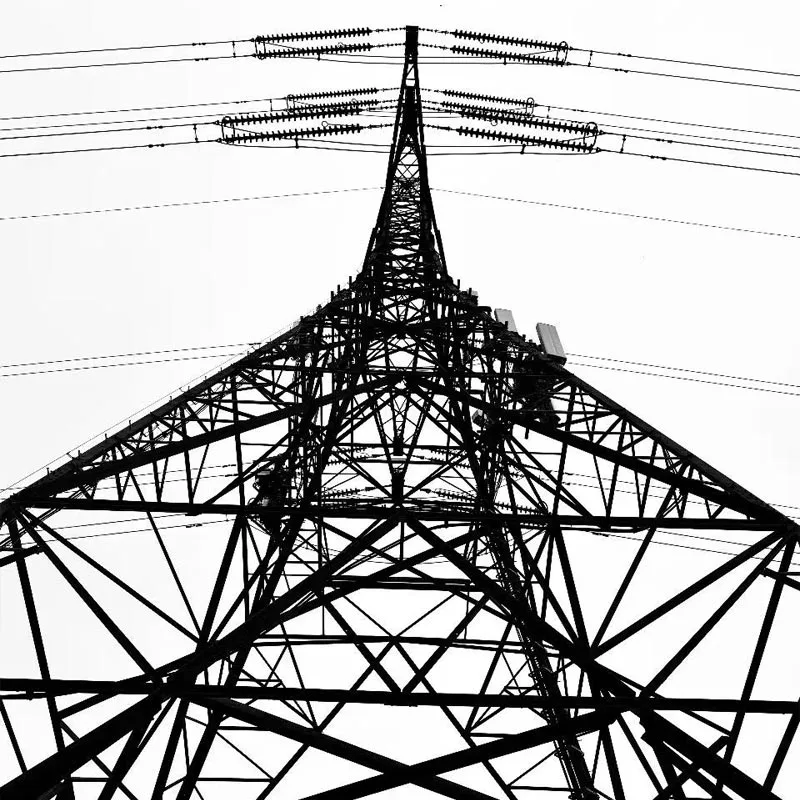

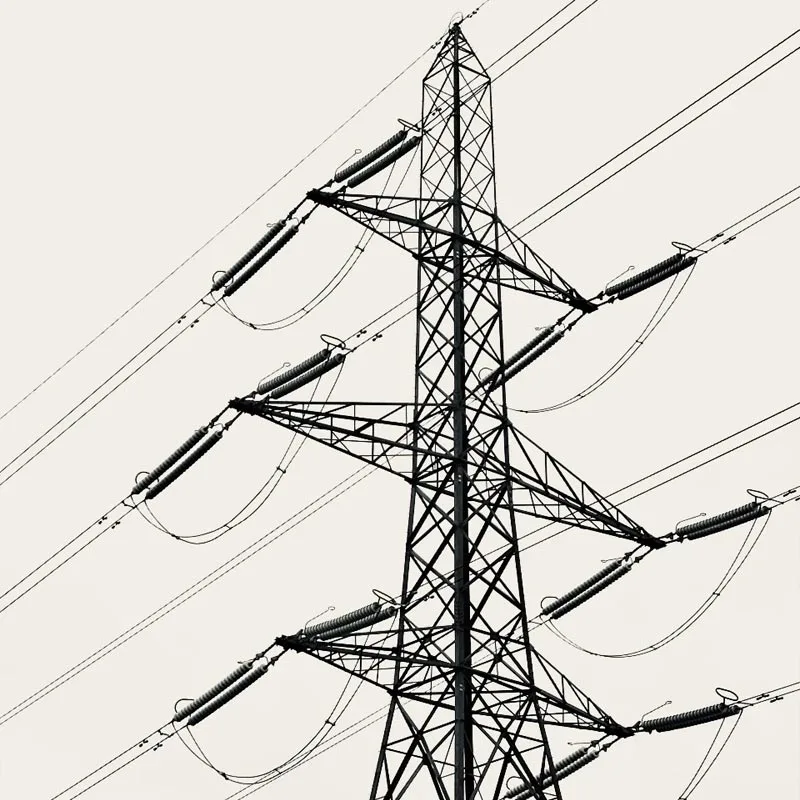

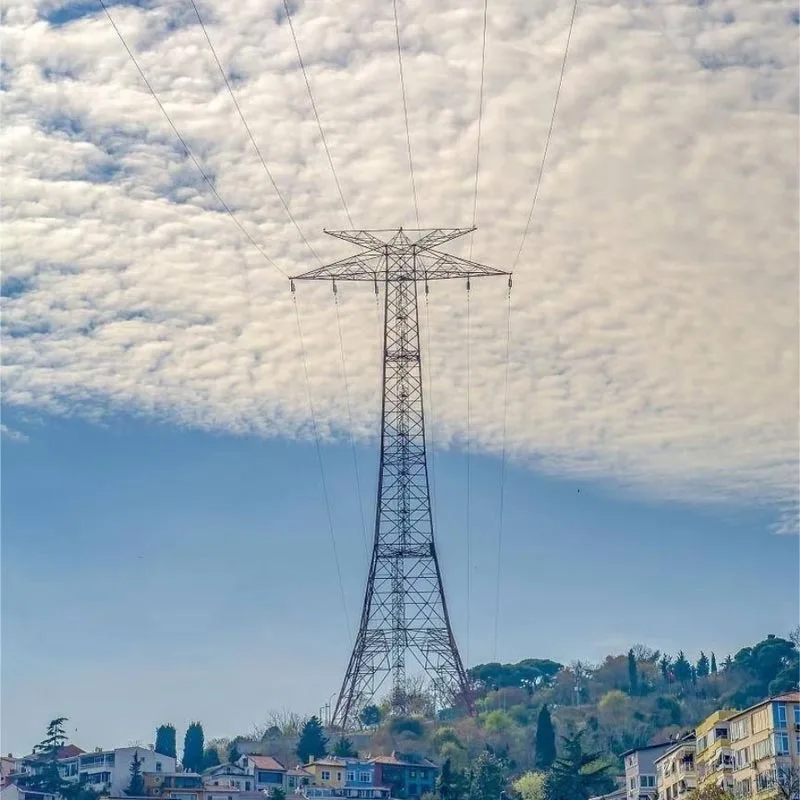

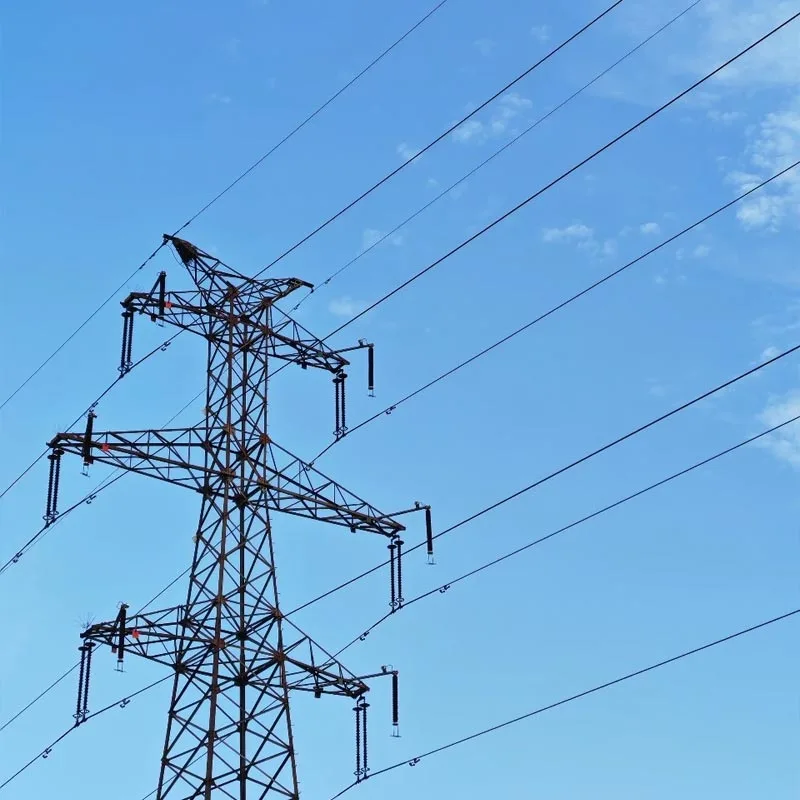

Korkeajänniteteräsputkitorni

Qingdao Anbang New Energy korkeajänniteteräsputkitorni on ydinvoimansiirron tukilaitteisto, joka integroi "suunnittelu-valmistus-asennus-palvelu". Erityisesti suunniteltu 10kV-1000kV suurjännitteelle, ultrakorkea jännite (UHV) ja erittäin korkeajännitteiset voimansiirtolinjat, se kattaa useita rakennetyyppejä, mukaan lukien hilatyyppi, yksipylväinen kartiomainen tyyppi ja kapeapohjainen yhdistetty tyyppi.

Vuoden 2022 10 parhaan teräsputkipylväsyrityksen joukossa yritys luottaa 20 ydinpatenttiin, 50 000 tonnin vuotuiseen tuotantokapasiteettiin ja kansallisiin/toimialan sertifikaatteihin standardit, kuten GB/T 2694 ja GB 50205.

Tuote käyttää Q355B/Q420/Q460-luokan korkealujuista terästä, jossa on kuumasinkitty korroosionesto, patentoitu hitsaustekniikka ja vahvistettu rakennesuunnittelu.

Se voi toimia vakaasti monimutkaisissa skenaarioissa, kuten taifuunialttiilla alueilla, raskaan jäätymisen alueilla ja kaupunkien rajoitetuilla käytävillä, turvallinen ja luotettavia voimansiirtoratkaisuja sähkö-, viestintä-, teollisuus- ja muille aloille, ja on palvellut menestyksekkäästi satoja asiakkaita maailmanlaajuisesti. Molemmat saivat asiakkailta paljon kiitosta.

Ydinedut

Patentoitu voimansiirto vakaalle rakenteelle

Ydinpatenttien yksinoikeus, mukaan lukien "Vahvistettu rakenne teholle Tower Steel Components" ja "Erityinen hitsauskiinnike kulman terästornin pohjalle". Kolmion muotoisen vakaan tuen läpi muotoilu ja rei'ittämätön vahvistustekniikka, kantokyky paranee vahingoittamatta rungon lujuutta.

The hitsauskiinnike on mukautettavissa erilaisten teräslevyjen sijoitteluun; hitsaukset eivät vaurioidu testaus, mikä varmistaa nivelten korkean jäykkyyden ja minimaalisen epäkeskisyyden. Sen tuulen tärinä ja jäänestoominaisuudet ovat huomattavasti parempia kuin perinteiset tuotteet.

Korkea lujuus ja korroosionkestävyys pidentää käyttöikää

Päämateriaalit ovat vähäseosteisia korkealujuista terästä. The kuumasinkityn pinnoitteen paksuus on vähintään 85 μm ja suljettu teräsputkirakenne tehokkaasti estää veden ja pölyn kerääntyminen, jolloin saavutetaan yli 30 vuoden korroosionesto-ikä.

Tiukasti hallittu sauva taivutus aste (≤2‰ pituus) ja soikeaisuus (≤2D/1000) varmistavat sopeutumisen ankariin ympäristöihin, kuten korkeaan suolasuihkuun. rannikkoalueet ja kova tuuli ja hiekka Luoteis-Kiinassa, päivittäisen huoltotyön kuormitus on vain 1/3 perinteinen rautaiset tornit.

Skenaarion mukautuvuus optimaalisella lattiatilalla

Saatavilla useita rakennevaihtoehtoja (kapea pohja yhdistetty tyyppi, yksisarainen kartiomainen tyyppi). Yksiputkitorni vaatii vain pyöreän perustan, mikä vähentää lattiatilaa enemmän yli 60 % verrattuna kulmaterästorneihin, jotka sopivat täydellisesti kaupunkien sähköverkkojen muuntamiseen, teollisuuspuistoihin ja muut käytävärajoitetut skenaariot.

Virtaviivaisella teräsputken poikkileikkauksella on alhainen tuulenvastuskerroin, tuulen kuormituksen vähentäminen 30 % taifuunialttiilla alueilla ja pitkäjänteisillä osilla (joen/kanjonin risteykset). UHV-skenaarioissa the tornin korkeus voi olla 130 metriä ja tornin paino 260 tonnia, mikä täyttää kaksipiirin tehovaatimukset lähetys.

Täyden ketjun palvelu tehokkaaseen toimitukseen

Tarjoaa avaimet käteen -palveluita "räätälöityyn suunnittelutehtaan esivalmistus paikan päällä kokoonpano". 50 000 ㎡:n tuotantokanta takaa nopean massatuotannon.

Hyväksyminen hienostunut rakennussuunnitelmissa, kuten korkean lujan nylonköyden nosto, asennusjakso on 20 % lyhyempi kuin teollisuus keskimäärin. Tarjolla on koko prosessin teknistä tukea, mukaan lukien perustusten suunnittelu ja komponenttien mukauttaminen.

Sovellusskenaariot

Voimansiirtokenttä: 110kV-1000kV UHV/erittäin korkeajännitteiset voimansiirtolinjat ja sähköasemien rakenteet, sopii erityisen hyvin alueiden välisiin energiansiirtoprojekteihin Sisä-Mongoliassa, Guangxissa ja muilla alueilla.

Kaupunki- ja teollisuusskenaariot: kaupunkien sähköverkon päivitys, teollisuuspuiston sähkönjakelu, ja 10kV teho lataus- ja vaihtoasemien lähetysprojektit. Kapea pohjarakenne vähentää maanhankintakustannuksia ja sopeutuu monimutkaisiin rakennusympäristöihin.

Monimutkaiset ilmastot ja maastot: Taifuunialttiita rannikkoalueita, voimakasta jäätä lounaassa Kiina, kova tuuli nopeusalueet Luoteis-Gobissa sekä pitkäjänteiset lähetysosuudet, kuten jokien/kanjonien risteykset.

Monitoimialan sopeutuminen: Viestinnän tukiasemien tuki, radio- ja televisiotornit ja erikoisvoimaa lähetystilat armeijalle. Saatavilla on erityyppisiä räätälöityjä tornirakenteita täyttää erityistarpeet.

Tekniset tiedot Parametrit

Usein kysytyt kysymykset (FAQ)

1. Ovatko korkeajännitteisten teräsputkitornien kustannukset korkeammat kuin perinteisten kulmateräspylväiden?

Alkuvalmistuskustannukset ovat hieman korkeammat, mutta kokonaiskustannus on edullisempi! Teräs putkimainen torni on kevyempi (30 % painonpudotus samalla kuormituksella), mikä vähentää perustusten rakennuskustannuksia 20-40 %.

Korroosionesto kestää jopa 30 vuotta, joten myöhemmät huoltokustannukset ovat vain 1/3. perinteiset kulmaterästornit. Lisäksi sen kompakti lattiapinta-ala vähentää merkittävästi maanhankintakustannuksia kaupunkialueilla, mikä johtaa paljon korkeampaan kustannustehokkuuteen pitkäaikaisessa käytössä.

2. Miten varmistetaan tornin vakaus ja turvallisuus UHV-pitkäjänteisissä projekteissa?

Pitkäjänteiset UHV-tornit käyttävät ristikkovahvistettuja rakenteita, joiden päämateriaalit on valmistettu Q460-lujasta teräksestä. Voiman jakautuminen optimoidaan 3D-elementtianalyysillä ja liitokset kaksinkertaistetaan leikkaamalla linjahitsaus ja laippaliitäntä, epäkeskisyys ≤3mm. Ennen toimitusta mittakaavassa 1:10 mallituulitunnelitestit ja kuormitusrajatestit suoritetaan.

Paikan päällä tapahtuvan asennuksen jälkeen ultraäänivirheiden havaitseminen ja yleinen pystysuora Tarkastus suoritetaan 1000 kV UHV voimansiirron kuormitusvaatimusten noudattamisen varmistamiseksi. Tuotteella on toiminut vakaasti useissa jokien ylittävissä UHV-projekteissa.

3. Kuinka tehdä päivittäinen huolto ja mikä on huoltojakso?

Huolto on helppoa ja kätevää! On suositeltavaa suorittaa säännölliset tarkastukset kerran vuodessa: tarkista pulttien kireys, putoamisenestokiskojen herkkyys (jos varusteena) ja esteet tornin ympäriltä.

Korroosionestopinnoitteen korjaus tulee tehdä 5-8 vuoden välein ympäristöolosuhteiden mukaan. The suljettu teräsputkirakenne estää sisäisen korroosion, mikä eliminoi toistuvien huoltojen tarpeen vähentää merkittävästi huoltotyötä.

4. Onko räätälöityä suunnittelua tuettu ja mikä on toimitusjakso?

Koko skenaarion mukauttaminen on saatavilla! Tornirakenne voidaan räätälöidä jännitetason, kuormituksen mukaan vaatimukset, maasto ja ilmasto, lattiatilarajoitukset ja muut parametrit.

Toimitusjakso vakiona tuotteet ovat 15-30 päivää; suurille UHV-torneille tai räätälöityille tuotteille sykli voidaan neuvotella projektikohtaisesti mittakaavassa. Yrityksen 50 000 tonnin vuotuinen tuotantokapasiteetti varmistaa nopean massatuotannon ja -toimituksen.
