Räätälöity kaapelipäätetornitoimittaja

Qingdao Anbang uutta energiaaon syvää osaamista koko voimateräsrakenneteollisuusketjusta. Räätälöimme ja kehitämme täyden sarjan integroituja kulmateräs- ja teräsputkikaapelipäätetorneja 35–220 kV verkkoprojekteihin, uusiin energiaintegraatioprojekteihin ja kaupunkien ja maaseudun verkkojen saneeraukseen. Valitse meidät valmistajaksesi ja pyydä tarjous uudesta projektistasi!

Mikä on kaapelipäätetorni?

Kaapelipäätetornit ovat keskeisiä siirtymärakenteita, jotka yhdistävät suurjännitteiset siirtoilmajohdot maakaapelijärjestelmiin.

Ne toimivat ydinteräsrakenteina sähköverkon päässä, ja ne suorittavat useita toimintoja, kuten yksipuolisen johtimen jännitysankkuroinnin, kaapeliliittimien asennuksen, ylijännitesuojan asennuksen, linjan eristyksen siirtymisen ja sähköisen turvaeristyksen.

Ne ovat tärkeitä laitteita sähköasemien pääsyssä, kaupunkien ilmaverkkojen muuntamisessa maanalaisiksi linjoiksi ja uusien energiavoimaloiden liittämiseen verkkoon.

Näissä torneissa on vahvistettu rakennemekaniikka, integroitu sähköturvallisuusjärjestely ja rannikon säänkestävät korroosionestojärjestelmät. Ne käsittelevät perinteisiä terminaalitorniongelmia, kuten laajaa maankäyttöä, riittämätöntä stressin redundanssia, rajoitettua käyttö- ja huoltotilaa sekä huonoa sopeutumiskykyä ympäristöön.

Ratkaisumme tarjoavat kattavia parannuksia mekaaniseen kantavuuteen, sähköeristykseen, käyttökohteeseen sopeutumiseen ja pitkäaikaiseen kestävyyteen tarjoten erittäin luotettavia integroituja ratkaisuja sähköverkon päätylinkkeihin.

Tuoteluokat

1. Teräksinen monopolikaapelin päätetorni

Suunniteltu yksipylväisellä teräsputkirakenteella, jossa päämateriaalina käytetään korkealujuus Q355B-teräsputkia. Kokonaissuunnittelu on yksinkertainen ja vie vain vähän tilaa, mikä sopii kompakteihin kaupunkialueisiin ja skenaarioihin, joissa on korkeat maisemavaatimukset.

Tornin korkeus voidaan räätälöidä tarpeen mukaan (8m-25m), sopii 35kV-110kV jännitetasoille, mikä tarjoaa etuja korkean tuulikuormankestävyyden, kätevän asennuksen sekä tehokkaan käytön ja huollon.

Siinä on integroitu terminaalin asennusalusta ja ukkossuojamaadoitusjärjestelmä sekä korroosiosuojaus kuumasinkitystä ja suljettua pinnoitustekniikkaa käyttäen.

Sitä voidaan käyttää laajasti kaupunkien vihervyöhykkeillä, sähköasemien aidoilla, teollisuuspuistoissa ja muilla kapeilla paikoilla tasapainottaen käytännöllisyys ja estetiikka, mikä vähentää merkittävästi paikan valinnan vaikeutta.

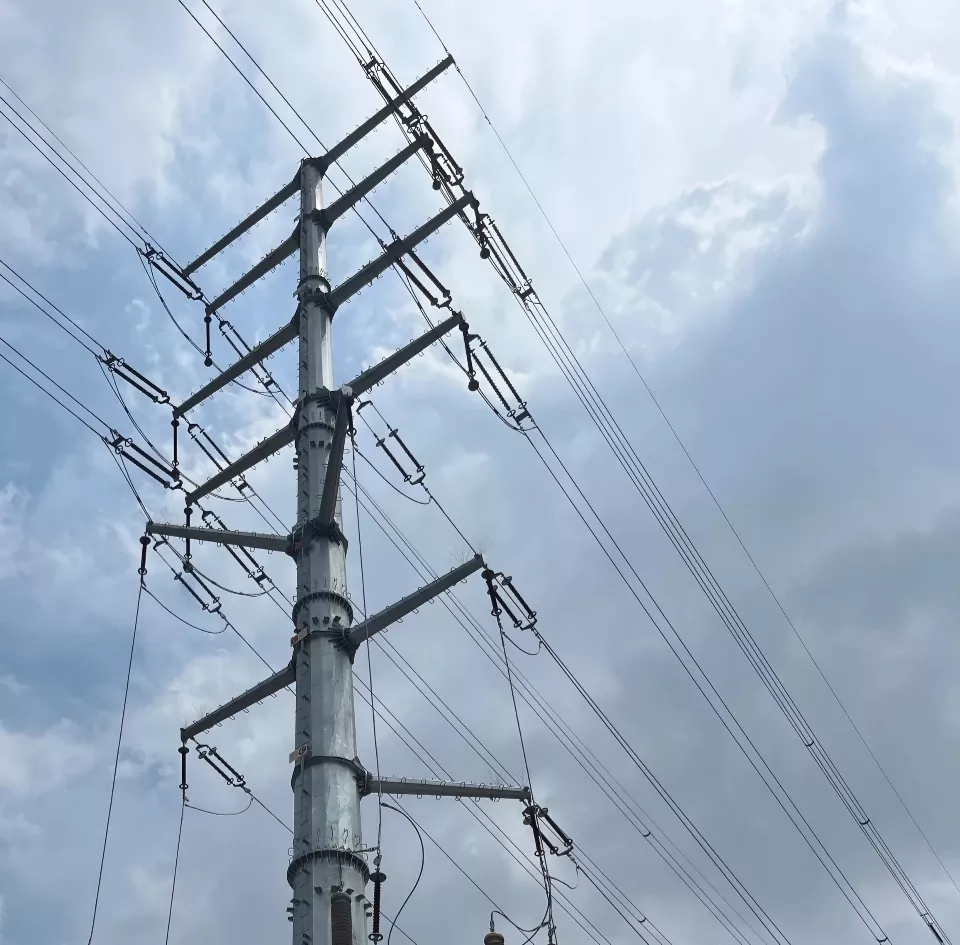

2. Monipiirikaapelin nousunapa

Erityisesti suunniteltu monipiirisille kaapelin nousujohdinvaatimuksille, tukee 2-4 piiriä samanaikaisesti, sopii 110kV-220kV korkeajännitetasolle. Se käyttää modulaarista naparakennetta, jossa yhdistyvät kaapeliliittimien kiinnitys, johdinsiirto ja sähköinen turvaeristys.

Napa on optimoitu jännityksen jakautumista varten ja kestää useiden piirien epätasapainoisen jännityksen, jossa on useita varattuja liittimien kiinnityspisteitä ja huoltotasoja.

Multi-Circuit kaapelin nousunapasoveltuu monipiiriverkkointegraatioon uusissa energiavoimaloissa ja kaupunkien jakeluverkon laajentamiseen, mikä eliminoi tarpeen rakentaa useita yksipiirisiä laitoksia, tehostaa tehokkaasti projektin maankäyttöä ja rakennuskustannuksia, saavuttaa keskitetyn hallinnan ja monipiiristen linjojen tehokkaan ylläpidon.

3. Gantry-tyyppinen kaapelin päätetorni

Ottaa käyttöön kaksipylväisen portaalirakenteen, jossa on mukautettava jänneväli (10m-30m), joka sopii 110kV-220kV jännitetasoille, tarjoaa vahvan kantavuuden ja riittävän sähköisen turvaetäisyyden. Käytetään pääasiassa suurikapasiteettisten kaapeliliittimien asennukseen ja siirtymäsolmuihin pitkän matkan ilmajohtojen ja maakaapeleiden välillä.

Portaalin poikkipalkissa on useita varattuja kiinnityspisteitä, jotka pystyvät tukemaan useita kaapeliliittimiä ja pysäyttimiä samanaikaisesti, ja ne soveltuvat sähköasemien pistorasioihin ja alueiden välisiin johtoliitäntöihin suurissa projekteissa.

Siinä on erinomainen rakenteellinen vakaus, se kestää äärimmäisiä sääkuormituksia, täyttää State Gridin ja Southern Gridin suurten sähköverkkoprojektien hyväksymisstandardit ja soveltuu korkean kuormituksen ja erittäin luotettaviin voimansiirtotarpeisiin.

4. 132kV Transition Transmission Tower

Suunniteltu mittatilaustyönä 132 kV jännitetasoille, keskittyen siirtymiseen ilmajohtojen ja maakaapeleiden välillä, yhdistäen päätetornin ja siirtotornin kaksi toimintoa. Se hoitaa kaapeliliittimien asennuksen, eristyssiirron ja voi myös ankkuroida jännitteisiä johtimia ja ohjata linjaa uudelleen.

Tornissa on käytetty kulmateräsristikko- tai teräsputkiyhdistelmärakennetta, jossa on riittävä jännitysredundanssi ja joka on DL/T-voimateollisuuden standardien mukainen. Korroosionestojärjestelmä on erityisesti optimoitu erilaisiin alueellisiin skenaarioihin, ja sitä voidaan soveltaa laajasti 132 kV:n uusien energiaverkkojen integrointiin, kaupunkien ja maaseudun verkkojen peruskorjauksiin sekä teollisuuspuistojen omistettuihin linjasiirtymiin, mikä varmistaa sujuvan siirtymisen ja turvallisen siirron, tasapainottaa yleismaailmallisuutta ja erikoistunutta sopeutumista.

Keskeiset vahvuudet

1. Erityinen rakenne

Poiketen perinteisten voimansiirtotornien kaksisuuntaisesta tasapainotetusta voimarakenteesta, Anbang-kaapelipäätetornit on vahvistettu yksinomaan yksisuuntaista erittäin suurta epätasapainoista jännitystä varten.

Tornin rungon päämateriaalit, tornin jalat ja laippasolmut ovat kaikki salattuja, paksutettuja ja optimoituja, ja kaatumisenesto- ja vääntymisenestokyky ylittää selvästi yleiset jännitystä kestävät tornistandardit.

Peruskantavuus on varattu redundanssille ja mukautuu DL/T-voimateollisuuden spesifikaatioihin, jotka kestävät äärimmäisiä tuulia, jäätymistä ja seismiset kuormitukset, välttävät piilevät vaarat, jotka liittyvät päätejohtojen katkeamiseen ja tornin poikkeamiseen rakenteen perimmäisestä syystä ja takaavat sähköverkon päätelinkin pitkän aikavälin vakaan toiminnan.

2. Integroitu alustan suunnittelu

Kaapelipäätetornissamme on sisäänrakennettu, standardoitu alusta kaapelipäätteiden, ylijännitesuojainten ja sisäänvientikiinnikkeiden asentamiseen. Tämä rakenne yhdistää perinteiset erilliset pääterakenteet, kiinnityskannattimet ja maadoitusjärjestelmät yhdeksi yhtenäiseksi tornirakenteeksi.

Tämä suunnittelu eliminoi ylimääräisten maa- ja vesirakentamisen tukirakenteiden rakentamisen, mikä vähentää tarvittavaa maan jalanjälkeä sekä minimoi rakentamisen ja materiaalinkulutuksen.

Lisäksi tässä integroidussa alustan suunnittelussa on omat pääsyreitit toimintaan ja kunnossapitoon sekä turvallisuussuojalaitteet. Tämä helpottaa kätevää laitteiden asennusta, rutiinitarkastuksia ja hätäkorjauksia, mikä lopulta alentaa sekä projektin kokonaispääomakustannuksia että pitkän aikavälin käyttö- ja ylläpitokustannuksia.

3. Säänkestävyys ja korroosionestojärjestelmä

Tornin päärakenne on valmistettu Q355B-lujasta, niukkaseosteisesta teräksestä, jossa on käytetty kaksikerroksista suojausprosessia, joka yhdistää kuumasinkityksen tiiviiseen korroosionestopinnoitteeseen.

Anbang on erityisesti optimoinut pinnoitteen paksuuden ja korroosionestokoostumuksen kestämään rannikkoalueiden ankaria ympäristöolosuhteita – joille on ominaista korkea suolasuihku, korkea kosteus ja voimakkaat merituulet – tarjoten vahvan vastustuskyvyn suolakorroosiota, hapettumista ja happo-emäksen ikääntymistä vastaan.

Kaikki rakenteelliset pultit ja laipat läpikäyvät samanlaiset korroosionestokäsittelyt, mikä takaa suunnitellun yli 30 vuoden käyttöiän.

Kumppanuus Anbangin kanssa auttaa minimoimaan projektisi tulevien uudelleenpinnoitus- ja komponenttien vaihtojen tiheyden ja varmistaen samalla täyden sopeutumiskyvyn useisiin erittäin syövyttävissä ympäristöihin – mukaan lukien sisämaan vuoristoalueet, rannikon vuorovesitasannot ja teollisuuspuistot.

4. Kapeapohjainen, kevyt räätälöinti

Vastataksemme kapeiden käytävien, niukkojen maavarojen ja tiheän ympäröivän arkkitehtuurin haasteisiin kaupunkien sähköverkoissa, olemme ottaneet käyttöön sarjan kapeapohjaisia, kompakteja terminaalitorneja.

Tässä tuotesarjassa on optimoidut tornin jalustan mitat ja tuulenpitävät rakennesuunnittelut, mikä johtaa pienempään jalanjälkeen ja pienempään tuulensuuntaiseen poikkileikkaukseen.

Vaikka tämä päätetornisarja täyttää täysin kaikki rakenteelliset kuormitusvaatimukset ja sähköturvallisuusstandardit, se tarjoaa joustavan mukauttavuuden erilaisiin kaupunkiympäristöihin, mukaan lukien viheralueet, sähköaseman kehäseinät ja uusien energialaitosten reuna-alueet. Ne tarjoavat käytännöllisen ratkaisun vaikeuksiin, joita usein kohdataan terminaalitornien sijoittamisessa kaupunkien sähköverkon modernisointiprojekteissa.

5. Joustava räätälöinti kaikilla jännitetasoilla

Tuotevalikoimamme kattaa kaikki tärkeimmät korkeajänniteluokat – mukaan lukien 35kV, 110kV ja 220kV – ja tukee erilaisten rakennesuunnitelmien, kuten kulmateräsristikkotornien, yksipylväisten teräsputkitornien ja monipiirikomposiittitornien, räätälöintiä.

Tornin korkeus, poikkivarren kokoonpano, eristimen kiinnitysparametrit, maadoitusjärjestelmät ja ukkossuojausasetukset voidaan räätälöidä erityisvaatimusten mukaan.

Pystymme vastaamaan erilaisten suunnitteluprojektien tarpeisiin – lämpövoimaverkkojen integroinnista ja uusiutuvan energian siirrosta (tuuli ja aurinko) kaupunkien ja maaseudun jakeluverkkojen laajentamiseen ja alueiden välisiin linjapääteyhteyksiin – tarjoamme kattavia, yhden luukun räätälöityjä toimitusratkaisuja.
