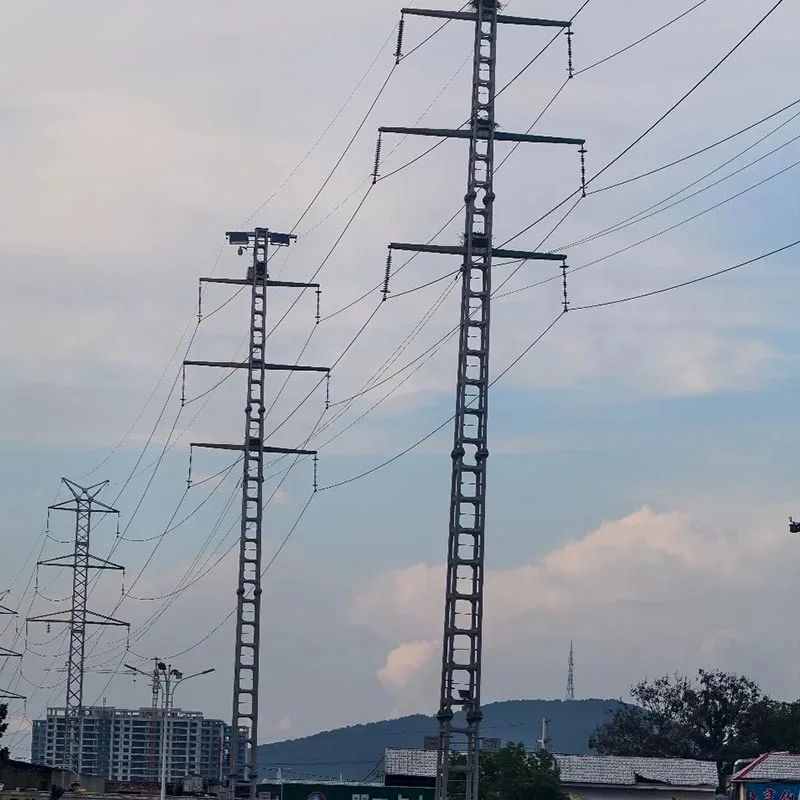

Mikä on kaapelipäätetorni ja miksi se on kriittinen nykyaikaisille sähköjärjestelmille?

A Kaapelipäätetornion keskeinen infrastruktuurikomponentti, jota käytetään suurjännitteisissä voimansiirtojärjestelmissä maanalaisten tai ilmakaapeleiden turvalliseen päättämiseen ja siirtämiseen sähköasemiksi, kytkinlaitoksiksi tai ilmajohtojärjestelmiksi. Sillä on keskeinen rooli sähkönjakeluverkkojen sähköeristyksen, mekaanisen vakauden ja käyttöturvallisuuden varmistamisessa. Maailmanlaajuisen energian kysynnän kasvaessa ja uusiutuvien energialähteiden integroinnin laajentuessa luotettavien kaapelipäätejärjestelmien merkitys kasvaa entisestään. Tässä artikkelissa tarkastellaan yksityiskohtaisesti kaapelipäätetornien rakennetta, toimintoja, sovelluksia, suunnitteluperiaatteita, asennusmenetelmiä ja ylläpitoon liittyviä näkökohtia. Se auttaa insinöörejä, projektikehittäjiä ja hankintaasiantuntijoita tekemään tietoisia päätöksiä.

Sisällysluettelo

• Artikkelin pääpiirteet
• Kaapelipäätetornin ymmärtäminen
• Ydintoiminnot ja operatiivinen rooli
• Pääkomponentit ja rakenne
• Kaapelipäätetornien tyypit
• Suunnitteluun liittyvät näkökohdat ja tekniset tekijät
• Asennusprosessi selitetty
• Yleiset haasteet ja kipukohdat
• Parhaat käytännöt ja tekniset ratkaisut
• Turvallisuusstandardit ja vaatimustenmukaisuus
• Ylläpito ja elinkaarihallinta
• Sovellukset eri toimialoilla
• Tekninen vertailutaulukko
• Kaapelipäätejärjestelmien tulevaisuuden trendit
• Usein kysytyt kysymykset
• Johtopäätös ja yhteystiedot

Artikkelin pääpiirteet

Tämä artikkeli tarjoaa kattavan selvityksen kaapelin päätetorneista alkaen perusmääritelmistä ja siirtymällä kohti edistyneitä teknisiä oivalluksia. Se käsittelee myös todellisia asennuksen ja käytön haasteita, joita tukevat jäsennellyt vertailut, teollisuuden sovellukset ja tulevaisuuden kehitystrendit.

• Kaapelipäätetornien määritelmä ja tarkoitus
• Sähköiset ja mekaaniset ydintoiminnot
• Rakennekomponentit ja käytetyt materiaalit
• Erilaisia ​​kokoonpanoja ja suunnitteluvariaatioita
• Tekniset ja ympäristönäkökohdat
• Asennusmenettelyt ja kenttäkäytännöt
• Operatiiviset riskit ja lieventämisstrategiat
• Teollisuuden sovellukset ja tapausskenaariot
• Nousevat teknologiat ja tulevaisuuden näkymät

Kaapelipäätetornin ymmärtäminen

Kaapelipäätetorni on erikoisrakenne, joka on suunniteltu käsittelemään siirtymäkohtaa, jossa korkeajännitekaapelit päätetään turvallisesti ja liitetään muihin sähköverkon osiin. Näitä torneja käytetään yleisesti sähköasemissa, uusiutuvan energian laitoksissa, merituuliliitännöissä ja kaupunkien maakaapelijärjestelmissä.

Nykyaikaisessa sähkötekniikassa päätepiste on yksi koko voimajohdon herkimmistä osista. Ilman asianmukaista suunnittelua se voi johtaa eristysvikaan, osittaiseen purkaukseen, ylikuumenemiseen tai jopa katastrofaaliseen järjestelmän rikkoutumiseen. Kaapelin päätetorni varmistaa jännitteen hallinnan ja fyysisen yhteyden pysymisen vakaana ympäristö- ja sähkökuormitusolosuhteissa.

Ydintoiminnot ja operatiivinen rooli

Kaapelin päätetorni suorittaa useita tärkeitä tehtäviä voimansiirtojärjestelmässä:

• Jännitteen stressinhallinta:Se jakaa sähköisen jännityksen tasaisesti eristyksen rikkoutumisen välttämiseksi.
• Mekaaninen tuki:Se tarjoaa vakaan ankkuroinnin raskaille suurjännitekaapeleille.
• Siirtymäliittymä:Se yhdistää maanalaiset tai merenalaiset kaapelit ilmajärjestelmiin.
• Turvaeristys:Se säilyttää turvallisen etäisyyden jännitteisten komponenttien ja maadoitettujen rakenteiden välillä.
• Ympäristönsuojelu:Se suojaa päätelaitteita tuulelta, sateelta ja saasteilta.

Suurissa sähköverkoissa vika päätepisteessä voi johtaa järjestelmän laajuisiin katkoksiin. Siksi tämän rakenteen luotettavuus vaikuttaa suoraan verkon vakauteen.

Pääkomponentit ja rakenne

Tyypillinen kaapelin päätetorni koostuu useista suunnitelluista osista, joista jokainen palvelee tiettyä tehtävää:

Jokainen komponentti on suunniteltava tarkasti kestämään äärimmäisiä jännitetasoja keskijännitteestä (MV) erittäin korkeaan jännitteeseen (EHV).

Kaapelipäätetornien tyypit

Eri tehojärjestelmät vaativat erilaisia ​​päätetornikokoonpanoja maastosta, jänniteluokasta ja asennusympäristöstä riippuen.

• Yläpuolella olevat siirtymätornit:Käytetään maakaapelien liittämiseen ilmajohtoihin.
• Ala-aseman päätetornit:Asennettu sähköasemille ohjattua jakelua varten.
• Offshore-terminointirakenteet:Suunniteltu tuulipuistoihin ja merenalaisiin kaapelijärjestelmiin.
• Kompaktit kaupunkitornit:Käytetään rajoitetun tilan suurkaupunkiinfrastruktuurissa.

Jokainen tyyppi on optimoitu mekaanista kuormitusta, sähköeristysetäisyyttä ja ympäristöaltistusta varten.

Suunnitteluun liittyvät näkökohdat ja tekniset tekijät

Kaapelipäätetornin suunnittelu vaatii monialaista insinööriosaamista. On otettava huomioon useita kriittisiä tekijöitä:

• Jännitetaso:Määrittää eristysetäisyyden ja materiaalin valinnan.
• Ympäristöolosuhteet:Tuulikuorma, lämpötilan vaihtelu, kosteus ja saastetaso.
• Mekaaninen kuormitus:Kaapelin kireys ja rakenteellinen vakausvaatimukset.
• Seisminen vastustuskyky:Tärkeää maanjäristysalttiilla alueilla.
• Korroosiosuojaus:Erityisesti rannikko- tai teollisuusympäristöihin.

Kehittyneitä simulointityökaluja, kuten elementtianalyysiä (FEA), käytetään usein varmistamaan rakenteiden luotettavuus ennen asennusta.

Asennusprosessi selitetty

Kaapelipäätetornin asennus on monimutkainen monivaiheinen prosessi, joka vaatii tarkkuutta ja tiukkaa turvallisuusvalvontaa.

1. Sivuston valmistelu:Maan tasoitus, maaperän testaus ja perustusten rakentaminen.
2. Perustuksen asennus:Teräsbetonipohja on rakennettu vakautta varten.
3. Tornin kokoonpano:Teräsosat kootaan ja nostetaan nostureilla.
4. Kaapelin asennus:Korkeajännitekaapelit reititetään ja sijoitetaan.
5. Lopetusasetukset:Kaapelien päät päätetään huolellisesti jännityksenhallintajärjestelmillä.
6. Testaus ja käyttöönotto:Sähköeristys- ja kuormitustestit suoritetaan.

Kaikki asennuksen aikana tapahtuvat virheet voivat heikentää merkittävästi järjestelmän luotettavuutta, mikä tekee ammattitaitoisista teknikoista välttämättömiä prosessille.

Yleiset haasteet ja kipukohdat

Teknologisesta kehityksestä huolimatta kaapelipäätetorniprojekteihin kohdistuu edelleen useita haasteita:

• Korkeat asennus- ja materiaalikustannukset
• Monimutkaiset suunnitteluvaatimukset
• Pitkät projektiaikataulut
• Ympäristörajoitteet kaupunkialueilla
• Huoltovaikeudet korkeajännitealueilla

Nämä haasteet vaativat usein räätälöityjä suunnitteluratkaisuja ja huolellista projektisuunnittelua.

Parhaat käytännöt ja tekniset ratkaisut

Suorituskyvyn ja luotettavuuden parantamiseksi insinöörit omaksuvat useita parhaita käytäntöjä:

• Modulaaristen tornirakenteiden käyttö helpottamaan asennusta
• Kehittyneiden komposiittieristeiden käyttö parantaa kestävyyttä
• Reaaliaikaisten valvontajärjestelmien käyttöönotto
• Ennakoivan huollon suorittaminen anturitietojen avulla
• Maadoitusjärjestelmien optimointi vikasuojausta varten

Nämä ratkaisut auttavat vähentämään seisokkeja ja pidentämään käyttöikää.

Turvallisuusstandardit ja vaatimustenmukaisuus

Kaapelipäätetornien on täytettävä tiukat kansainväliset sähköturvallisuusstandardit. Näitä ovat eristyksen koordinointisäännöt, maadoitusvaatimukset ja mekaanista kuormitusta koskevat määräykset. Turvallisuus on kriittinen tekijä, koska korkeajännitejärjestelmät aiheuttavat vakavia riskejä, jos niitä käsitellään väärin.

Säännölliset tarkastukset, dielektriset testaukset ja rakennetarkastukset varmistavat vaatimustenmukaisuuden ja estävät vikoja.

Ylläpito ja elinkaarihallinta

Asianmukainen huolto takaa pitkän aikavälin suorituskyvyn ja luotettavuuden. Strukturoitu ylläpitostrategia sisältää:

• Säännölliset silmämääräiset tarkastukset
• Lämpökuvaus tarkistaa ylikuumenemisen varalta
• Eristeiden puhdistus ja vaihto
• Maadoitusjärjestelmän vastuksen testaus
• Rakenteelliset korroosionestokäsittelyt

Asianmukaisella huollolla kaapelipäätetorni voi toimia luotettavasti vuosikymmeniä.

Sovellukset eri toimialoilla

Kaapelipäätetorneja käytetään laajasti useilla aloilla:

• Sähkönsiirto- ja jakeluverkot
• Uusiutuvat tuuli- ja aurinkoenergiajärjestelmät
• Öljy- ja kaasuteollisuuslaitokset
• Kaupunkien infrastruktuurihankkeet
• Rajat ylittävät yhteenliittämisjärjestelmät

Niiden monipuolisuus tekee niistä keskeisen osan nykyaikaisessa energiainfrastruktuurissa.

Tekninen vertailutaulukko

Kaapelipäätejärjestelmien tulevaisuuden trendit

Kaapelipäätetornien tulevaisuus liittyy läheisesti digitalisaatioon ja uusiutuvan energian laajentamiseen. Useita trendejä on nousemassa:

• Älykkäät valvontajärjestelmät IoT-antureilla
• Tekoälypohjaiset ennakoivat ylläpitomallit
• Kehittyneet kevyet komposiittirakenteet
• Suurempi jännitekapasiteetti ultrakorkeajänniteverkoille
• Integrointi uusiutuvan energian offshore-keskuksiin

Näiden innovaatioiden odotetaan parantavan merkittävästi järjestelmän tehokkuutta ja luotettavuutta.

Usein kysytyt kysymykset

1. Mikä on kaapelin päätetornin päätarkoitus?
Se siirtää korkeajännitekaapelit turvallisesti ilma- tai sähköasemajärjestelmiin säilyttäen samalla eristyksen ja mekaanisen vakauden.

2. Missä kaapelipäätetorneja käytetään yleisesti?
Niitä käytetään sähköasemissa, uusiutuvan energian laitoksissa ja pitkän matkan voimansiirtojärjestelmissä.

3. Kuinka kauan kaapelin päätetorni kestää?
Oikein huollettuna se voi kestää 30–50 vuotta ympäristöolosuhteista riippuen.

4. Mitä materiaaleja rakentamisessa käytetään?
Galvanoitu teräs, komposiittieristeet, kuparimaadoitusjärjestelmät ja korkean suorituskyvyn seokset.

5. Miksi huolto on tärkeää?
Huolto varmistaa turvallisuuden, estää vikoja ja pidentää käyttöikää.

Johtopäätös ja yhteystiedot

Kaapelipäätetorneilla on keskeinen rooli nykyaikaisten sähköjärjestelmien vakauden, turvallisuuden ja tehokkuuden varmistamisessa. Globaalin energiainfrastruktuurin kehittyessä nämä rakenteet ovat edelleen välttämättömiä uusiutuvien energialähteiden integroimiseksi, kaupunkien laajentumisen tukemiseksi ja verkon luotettavuuden ylläpitämiseksi.

Laadukkaat suunnitteluratkaisut, räätälöidyt suunnittelut ja luotettava tuotantotuki voimansiirtojärjestelmissä,Qingdao Anbang New Energy Technology Co., Ltd.tarjoaa ammattitaitoista asiantuntemusta ja edistyksellisiä tuotantovalmiuksia, jotka on räätälöity globaaleihin teollisuuden tarpeisiin.

Jos etsit kestäviä ja tehokkaita kaapelipäätetorniratkaisuja,ota meihin yhteyttätänään keskustellaksesi projektisi vaatimuksista ja teknisistä tiedoista. Suunnittelutiimimme on valmis tukemaan energiainfrastruktuurisi kehitystä luotettavilla ja kustannustehokkailla ratkaisuilla.
