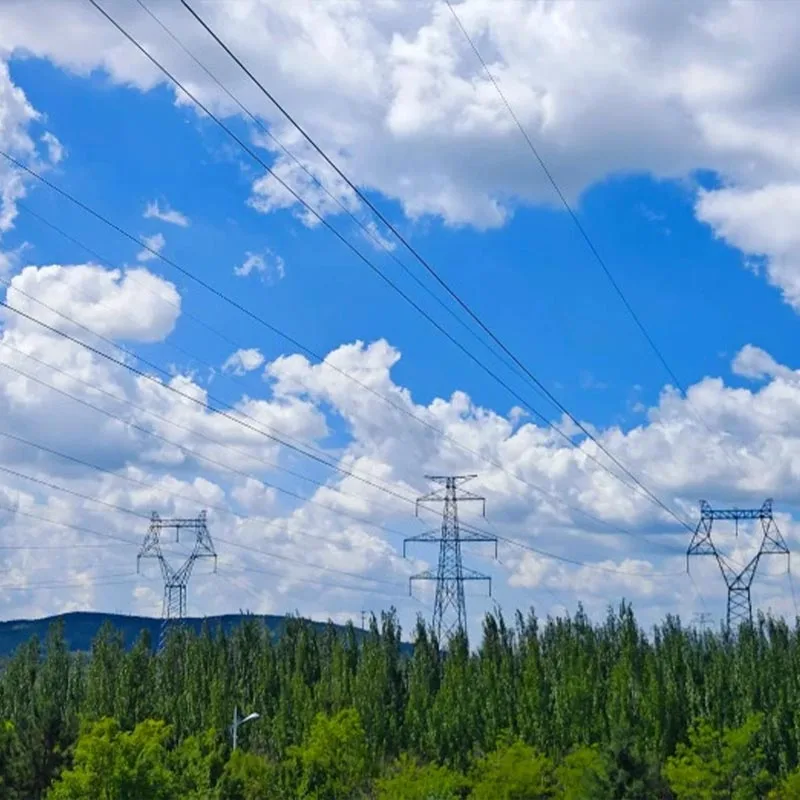

330 kV voimansiirtolinjan kulmaterästorni

Qingdao Anbang New Energyn 330 kV voimajohtokulmaterästorni on korkeajännitteinen siirtosydänlaite itsenäisesti kehittämä ja valmistama yritys, joka perustuu Kiinan voimarakentamisen tarpeisiin ja hyödyntäen oman tehtaansa tuotantoetuja.

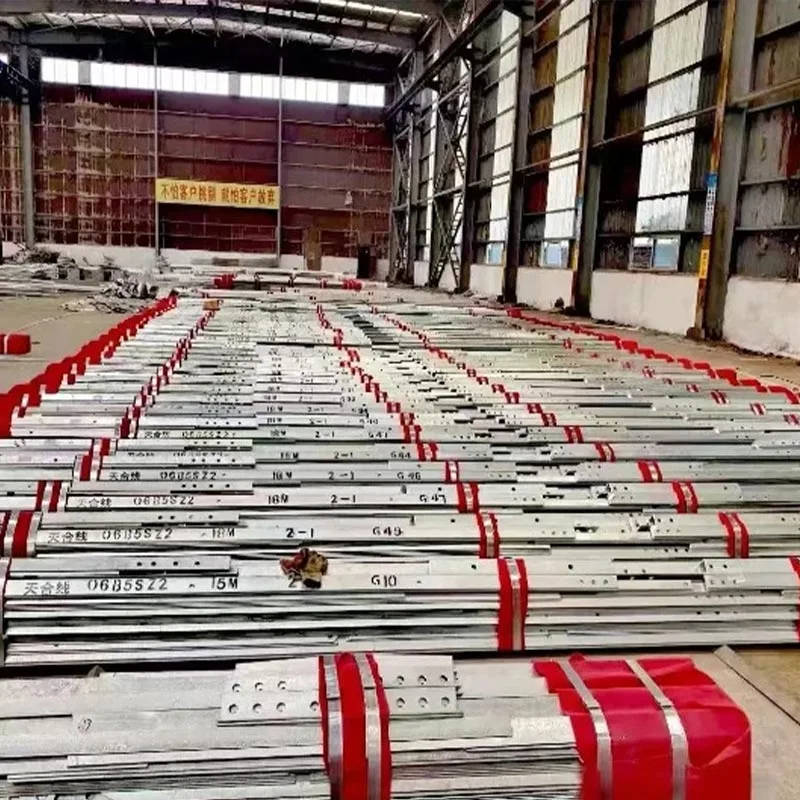

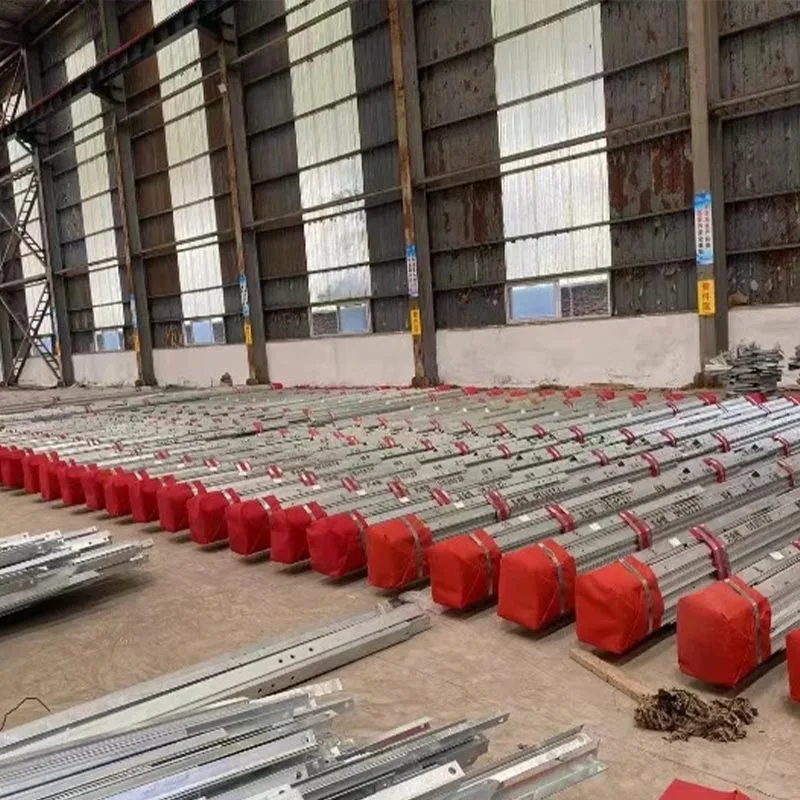

Tämä torni on valmistettu korkealaatuisesta kulmasta teräs Q235B, Q345B ja Q420B, käsitelty tarkalla leikkauksella, hitsauksella, kuumasinkimisellä ja muilla tiukoilla menettelyt.

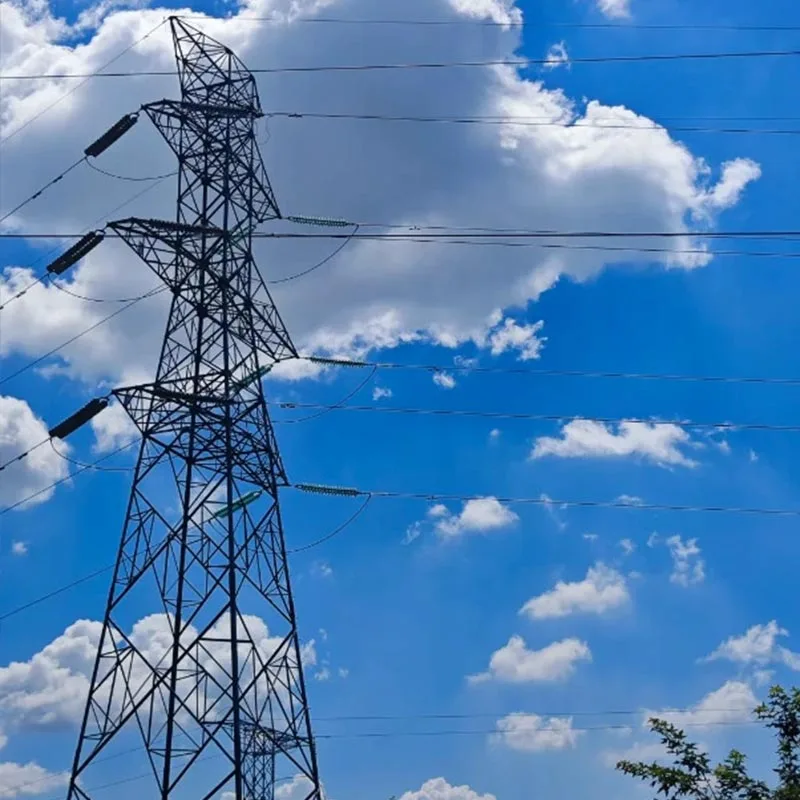

Se on itsekantava ristikkotorni, jonka komponentit ovat yksikulmaisia tai yhdistettyjä teräspoikkileikkauksia, jossa on kompakti rakenne, selkeä voiman jakautuminen ja läpinäkyvä kuormansiirto.

330 kV voimajohdon ydinlaakerilaitoksena sillä on etuja, kuten korkea lujuus, korkea vakaus, tuulen- ja maanjäristyskestävyys, korroosionkestävyys ja pitkä käyttöikä. Se sopii erilaisiin monimutkaisiin maastoihin, kuten tasangot, kukkulat, vuoret ja rannikkoalueet.

Se kohtaa 330 kV suurjännitesiirtolinjojen johtimien asennuksen ja eristimen ripustuksen perusvaatimukset, noudattaa tiukasti "Overhead Transmission Line Towers -suunnittelustandardeja" ja tarjoaa turvallisen, luotettavan, taloudellinen ja tehokas kokonaisratkaisu valtakunnallisiin ja kansainvälisiä sähköverkkoja ja alueellisia siirtohankkeita, jotka tukevat tehokasta alueiden välistä energiaresurssia lähetys.

Parametrien tiedot

Mallin valintasuositukset

30-40 m torni (kuiva tyyppi) Sovellettavat skenaariot

Tasangon alueet, esikaupunkien 330kV voimajohdot, sähköaseman lähtevät johdot, perinteiset siirtoosuudet vaakasuuntaisella jänneväli 200-250m.

Suositellut syyt: Kompakti rakenne, pieni jalanjälki, taloudellinen hinta, selkeä jännitys jakelu, kätevä asennus, ei tarvita suuria rakennuslaitteita, sopii alueille, joissa on kohtalainen väestötiheys ja tasainen maasto. Se on suositeltu malli tavanomaisille 330 kV voimansiirron osille linjat, joissa on kohtuullinen teräksen käyttö ja erinomainen kustannustehokkuus.

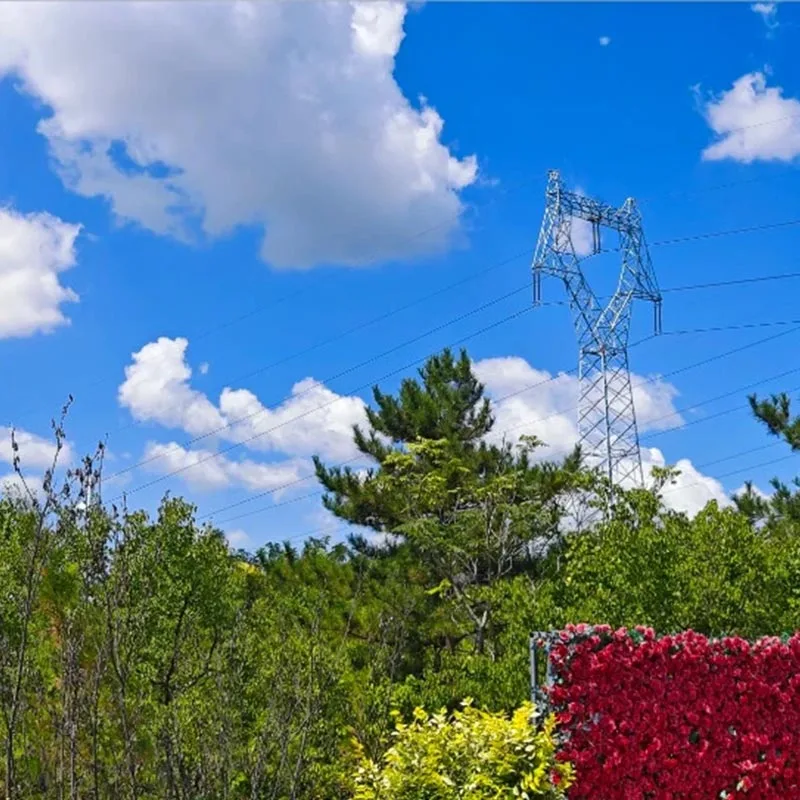

40-50 m torni (kuppityyppi) Sovellettavat skenaariot

Mäkiset alueet, keskipitkän jännevälin voimajohdot (vaakasuora jänneväli 250-300 m), osia, joissa käytävän leveys on vähän rajoitettu, ottaen huomioon tilin signaalihäiriöiden estovaatimukset.

Suositellut syyt: Johtimet on järjestetty kolmivaiheiseen vaaka-asetteluun, kohtuullisesti jännitetty, korkea jäykkyys, joka varmistaa tehokkaasti turvallisen välyksen 330 kV linjan maadoitusjohtimille, vahva tuulenvastus, sopii lievästi aaltoilevassa maastossa ja projekteissa, jotka vaativat hallittua voimajohtokäytävän leveyttä, helppo asentaa ja ylläpitää.

50-70 m torni (portaali/vahvistettu tyyppi) Sovellettavat skenaariot

Vuoristoalueet, syrjäiset alueet, rannikon voimakkaat tuulet, pitkäjänteiset voimajohdot (vaakaväli 300-400 m), ja erityisiä osia, jotka ylittävät olemassa olevia linjoja.

Suositellut syyt: Käyttää vahvistettua kulmateräsliitosta, korkea lujuus, vahva vakaus, voi kestää voimakkaita tuulia, kovaa lunta, suolasuihkua ja muita ankaria sääolosuhteita; pohjan rasitus on kohtuullinen, soveltuu asennettavaksi monimutkaiseen maastoon ja ratkaisee tehokkaasti kantavuus- ja katastrofinkestävyysongelmia 330 kV johdot vuoristossa ja rannikkoalueilla. Joitakin malleja voidaan käyttää ylitystorneina.

Mukautetut tornit Soveltuvat skenaariot

Erikoinen maasto (saaret, jyrkät rinteet, suot), erikoiskuormat (usean laitteiston integrointi, suuret risteykset), erikoissää olosuhteet (raskas jääalueet, voimakkaat taifuunialueet) ja erityiset ulkonäkövaatimukset (maiseman integrointi). 330 kV voimajohtoprojekteihin.

Suositellut syyt: Qingdao Anbang New Energyn oma tehdas voi mukauttaa 330 kV voimajohtoa kulmaterästornin korkeus, rakennemuoto, materiaali, korroosionestostandardit ja kantokyky asiakkaan toimittamiin projektipiirustuksiin, maastokartoitusraportteihin ja säätietoihin Yksilöllinen suunnittelu-, tuotanto- ja asennusopastus yhden luukun palvelussa erilaisiin erityisprojekteihin vaatimukset.

Todellisia tapauksia

Gansu Hexi Corridor 330kV Transmission Line Angle Steel Tower Project

Hankkeen yleiskatsaus: Toimitettu 12 sarjaa 50 metrin portaalitorneja Gansu Hexiin Käytävän 330 kV voimajohtoprojekti, joka on mukautettu paikallisiin kuiviin, tuulisiin ja jäisiin sääolosuhteisiin, vaakasuuntaisella lahden etäisyys 300m. Johdintyyppi: 2×LGJ400/35, maadoitusjohdon tyyppi: JLB20A-120.

Toteutusvaikutus: Tornit käyttävät Q345B korkealaatuista kulmaterästä ja parannettua korroosionestoprosessit, jotka kestävät onnistuneesti paikallisia tuulia 29 m/s ja 10 mm jääkuormia. Asennusaika oli vähentynyt 25 %, ja tornit ovat toimineet toistaiseksi virheettömästi, mikä on vähentänyt tehokkaasti paikallisen linjakäytävän ruuhkautumista, varmistaa alueellisen voimansiirron vakauden ja saa paljon kiitosta Gansu Electric Powerilta Yritys.

Shandongin Qingdaon 330 kV:n sähköaseman lähtevän linjan kulmaterästorniprojekti

Hankkeen yleiskatsaus: Toimitettu 8 sarjaa 35 metrin portaalityyppisiä torneja lähteville Qingdaon 330 kV sähköaseman linjaprojekti, joka yhdistää sähköaseman päälinjaan. Sopeutunut esikaupunkien maastoon rajallinen maa ja integroitu ympäröivä ympäristö.

Toteutusvaikutus: Tuotteella on kompakti rakenne ja kätevä asennus, joka valvoo tiukasti maata ammatti. Pystysuuntaisuus ja kantavuus täyttävät suunnittelustandardit ja sopivat täydellisesti vaihteiston tarpeisiin sähköaseman lähtöpää, joka varmistaa tehokkaasti vakaan 330 kV suurjännitetehon lähdön ja tukee sähköaseman päivitystä. Qingdaon alueelliseen sähköverkkoon ja läpäisee hyväksynnän osavaltion sähköverkkoon.

Shaanxi Weinan 330 kV siirtolinjan jälleenrakennusprojekti

Hankkeen yleiskatsaus: Osallistui 330kV Luoling-linjatornien päivitys- ja korkeudenparannusprojektiin Weinanissa, Shaanxi, joka toimittaa 9 sarjaa 40 metriä vahvistettuja 330 kV voimajohtokulmateräspylväitä (mukaan lukien 4 jännitystornia), vanhojen sementtisten kaksoispylväiden korvaaminen sekä riittämättömän turvaetäisyyden ja heikon luonnonkestävyyden aiheuttamien ongelmien ratkaiseminen katastrofeja olemassa olevilla linjoilla.

Käyttöönoton vaikutus:Suuren lujuuden ja vakauden ansiosta ne olivat asennettu onnistuneesti jatkuvan sateisen sään aikana, mikä osoittaa erinomaisen kyvyn kestää kovaa sadetta ja voimakkaat tuulet. Jälleenrakennuksen jälkeen linjan toiminnallinen vakaus parani huomattavasti, mikä estää tehokkaasti laajamittainen sähkökatkos, joka tarjoaa luotettavan tuen virransyötölle Lingbaon muuntajaasemalle Henanissa Weinanin alueella ja onnistuneesti päätökseen 10 päivää kestäneen intensiivisen jälleenrakennustehtävän.
