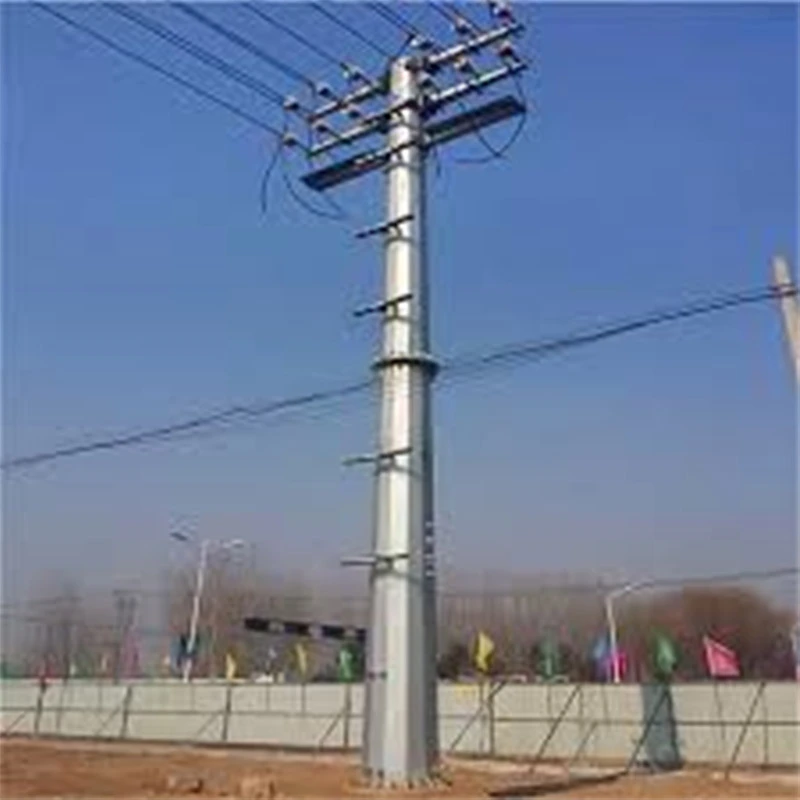

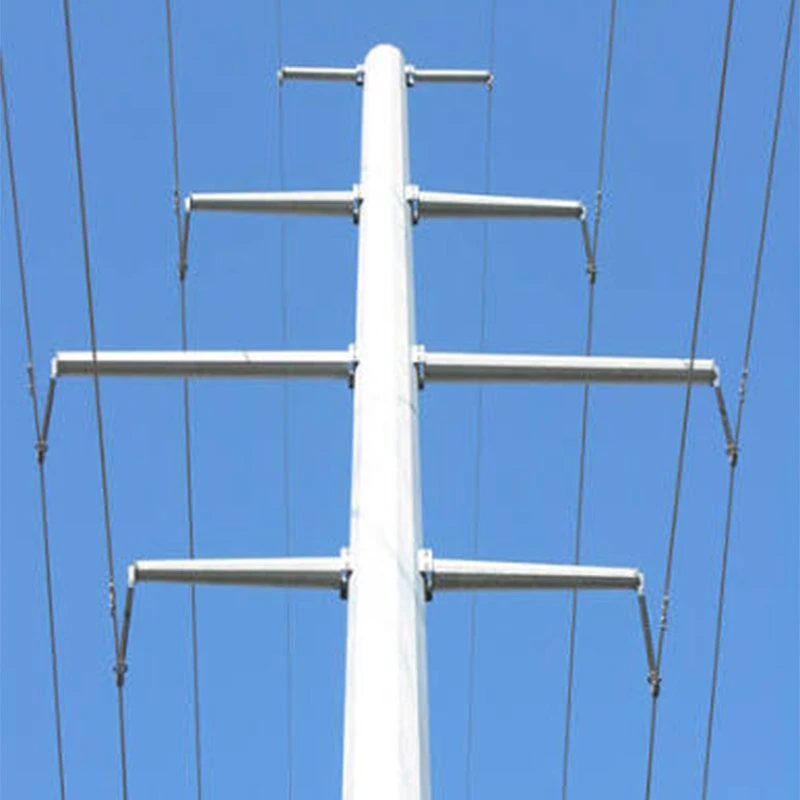

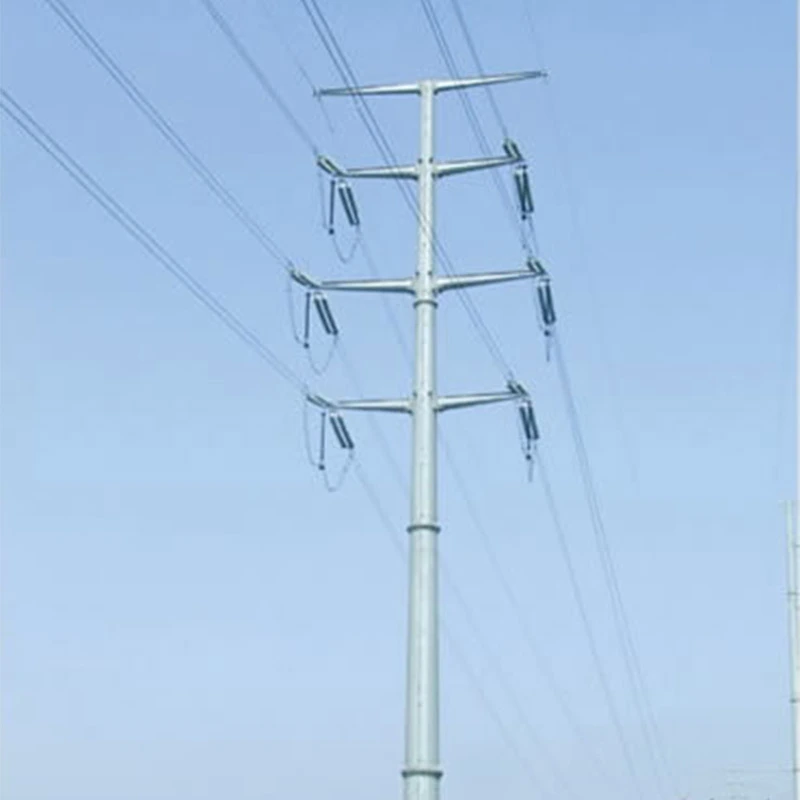

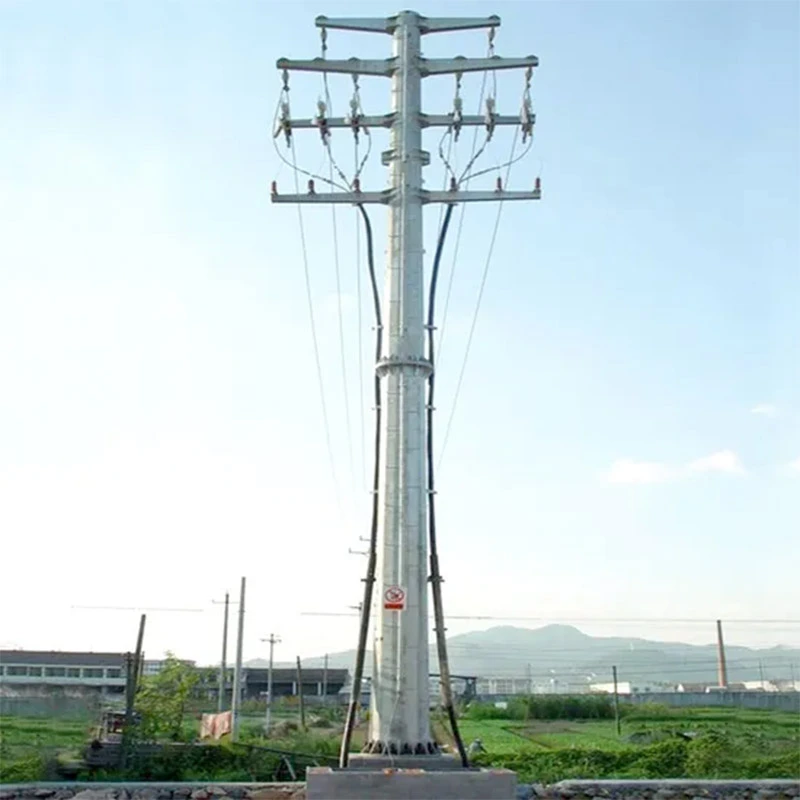

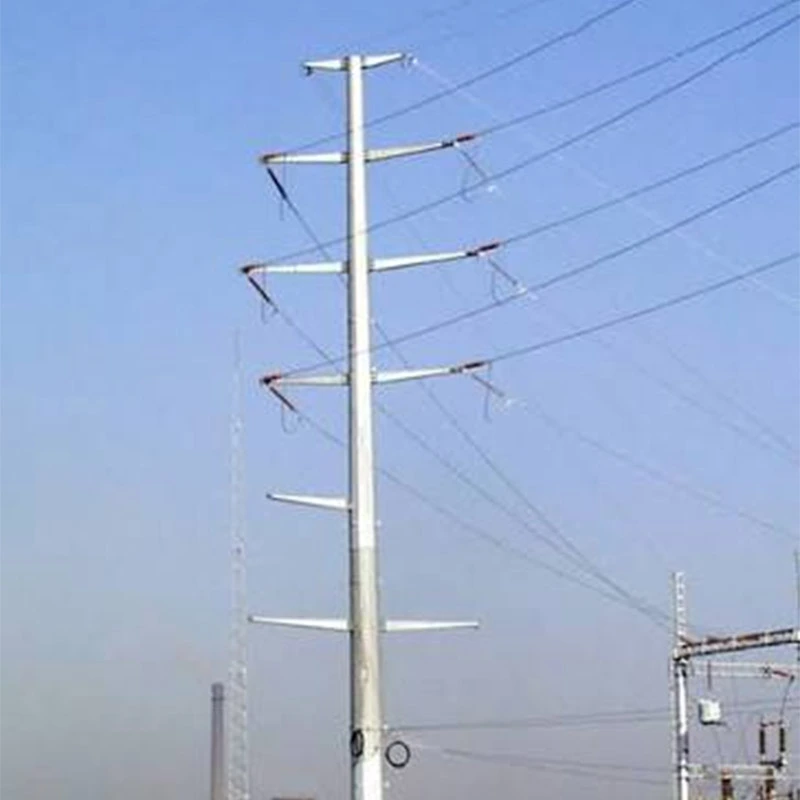

Putkimainen teräskiristystorni

Kaikki tuotteet ovat EN 1090 ja EN 10025 eurooppalaisten standardien mukaisia, ja ne on vahvistettu virallisilla kolmannen osapuolen testiraporteilla SGS:ltä ja TÜV:ltä. Tiukat raaka-ainetarkastukset ja valmiiden tuotteiden laatutarkastukset toteutetaan kaikkialla tuotanto takaa pitkän aikavälin korroosionestokyvyn ja mekaanisen lujuuden. Meillä on rikas globaali projekti kokemus putkimaisten teräskiristystornien toimittamisesta useisiin 220kV-500kV ylävoimansiirtoprojekteihin Euroopassa, Keski-Aasiassa ja muilla alueilla. Optimoitu kulmaosan linjan siirtoon, vaijerin kiristyslaakeri ja kenttäasennuksessa, tässä tornissa on kätevä kokoonpano ja alhaiset ylläpitokustannukset. Mukautettu piirustuspohjainen käsittely ja täydelliset sertifiointiasiakirjat voidaan toimittaa vastaamaan asiakkaiden tarjousta ja työmaan rakentamista kysyntää.

Putkimaisen teräsjännitystornin sovellusskenaariot

Putkimaisia teräsjännitystorneja käytetään laajalti 220 kV-500 kV suurjännitteisille ilmajohtolinjoille, jotka ovat ihanteellisia linjan kulmaosat, päätepisteet, joki-laakson risteykset, vuoristoinen maasto ja rannikon suolaruiskutusalueet, kuten sekä sähkön evakuointiprojektit uusiutuvan tuuli- ja aurinkoenergian pohjalta.

Vahvan sisäisen tuotantokapasiteetin tukemana tehtaamme suorittaa täyden valikoiman tuotannon työnkulkuja: raaka-aineiden tarkastus, CNC-leikkaus, robottihitsaus, esikokoonpano, kuumasinkitys ja lopputuote testaus, joka tukee räätälöityä valmistusta asiakkaan piirustusten ja työpaikan kuormitusparametrien mukaan.

Tiukka laadunvarmistus kattaa kaikki tuotantovaiheet. Kriittiset hitsit testaavat ainetta rikkomattomana. Tuotteet noudattavat EN 1090-, EN 10025 -standardien kanssa, ja mukana on viralliset SGS- ja TÜV- kolmannen osapuolen testiraportit, jotka kattavat mekaaninen lujuus ja korroosionestokyky.

Nämä esivalmistetut tornit, jotka on todistettu useissa ulkomaisissa siirtoprojekteissa, mahdollistavat nopean kenttäasennuksen ja matalan huolto, täydellisesti yhteensopiva monimutkaisen maaston EPC-tarjous- ja rakennusvaatimukset

Viralliset testitiedot ja raportit

Putkimainen teräskiristystornimme käy läpi kattavan kolmannen osapuolen tarkastuksen SGS:n ja TÜV:n toimesta. fyysiset testiraportit, jotka ovat saatavilla hanketarjousten jättämistä varten. Testikohteet kattavat raaka-aineen mekaanisen suorituskyvyn, ultraääni rikkomaton hitsaustarkastus, kuumasinkityksen korroosionestokyky, mittatoleranssi ja simuloitu rakenteellinen kuormitustesti.

Tärkeimmät arvovaltaiset testitiedot

1. Teräspohja:myötöraja ≥355 MPa, vetolujuus 470-630 MPa, matalan lämpötilan isku energia ≥34J -20 ℃.

2. Kuumasinkitys:keskimääräinen sinkkipinnoitteen paksuus ≥86 μm; suolasumutesti osoittaa, ettei punaruostetta ole muodostus yli 1000 tunnin syklin, mikä takaa pitkän aikavälin ulkona ruosteenestokyvyn.

3. Hitsiliitos:100 % ultraääni-NDT-tarkastus, ei halkeamia tai epätäydellistä fuusiovikaa.

4. Rakenteellinen kuormitus:täyden mittakaavan näytetesti vahvistaa vakaan suorituskyvyn suunnitellun tuulen nopeuden mukaan 45 m/s ja raskas jääpinnoituskuorma.

Teräsputkimaisen kiristystornin normaalit rutiinihuoltoohjeet

Tämä ohje kattaa säännölliset tarkastukset ja huollon putkimaisille teräskiristystorneille, joita käytetään 220 kV-500 kV jännitteellä. ilmajohtoja, joilla varmistetaan pitkän aikavälin turvallinen käyttö.

Silmämääräinen ja rakennetarkastus

Suorita koko paikan visuaalinen tarkastus 6-12 kuukauden välein. Tarkista tornin rungon muodonmuutos, pultti löystynyt tai puuttuu osat, putkiliitoksen liitoksen tila ja perustan asettuminen. Kiristä löystyneet pultit kohdassa ilmoitettuun momenttiin tehtaamme testiasiakirjat. Vaihda vaurioituneet osat viipymättä.

Korroosionestotarkastus

Tarkista kuumasinkityt pinnat. Katso SGS:n varmennettu testistandardi: hyväksytty sinkkipinnoitteen paksuus ≥86 μm. Varo kuoriutuvaa sinkkikerrosta, ruostepisteitä erityisesti hitsaussaumoissa ja rannikkosuolan roiskevyöhykkeissä. Korjaus korroosionestomaali on maalattava, kun punaruostetta esiintyy.

Hitsauksen ja apuosien tarkastus

Tutki keskeisiä hitsausliitoksia; referenssi TÜV-ultraääni NDT-testistandardeihin pinnan halkeamien havaitsemiseksi. Tarkasta eristeet, liittimet ja maadoituslaitteet. Varmista, että maadoitusvastus pysyy suunnitteluvaatimusten sisällä.

Huolto äärimmäisten sääolosuhteiden jälkeen

Kovan tuulen, kovan jään tai maanjäristyksen jälkeen suorita kiireellinen erityistarkastus. Tarkista tornin taipuma ja liitäntä eheys. Kaikki huoltokirjat on tallennettava jäljitettävyyttä varten. Tekninen tiimimme tarjoaa myynnin jälkeistä tukea monimutkaiseen paikan arviointiin ja komponenttien vaihtoon.

Anbang-putkimaisen teräsjännitystornin sertifikaatit

Qingdao Anbang New Energyn putkimaisella teräskiristystornilla on täydelliset järjestelmätason ja tuotetason sertifikaatit tukemaan maailmanlaajuisia suurjännitesiirtohankkeita, erityisesti EU:n ja Keski-Aasian EPC-tarjouksia.

Tehtaamme on sertifioitu ISO 9001 -laatujärjestelmällä, ISO 14001 -ympäristöjärjestelmällä ja ISO 45001 Työterveys- ja työturvallisuusjärjestelmä, joka takaa standardoidun koko syklin valmistusvalvonnan raaka-aineen saapuminen valmiin tuotteen toimitukseen.

Euroopan markkinoille pääsyä varten tuotteet ovat standardien EN 1090-1 (EXC3) ja EN 10025-2 mukaisia, ja niillä on EU CPR:n mukaisesti myönnetty CE-merkintä. sekä TÜV:n ilmoitetun laitoksen TÜV SÜD:n tarkastamat validoidut Factory Production Control (FPC) -asiakirjat. SGS ja TÜV toimittavat arvovaltaiset kolmannen osapuolen testiraportit, jotka kattavat teräksen mekaaniset ominaisuudet, ultraääni NDT hitsauksille, kuumasinkityksen paksuus ja suolasuihkukorroosionestokyky.

Kansainvälisten valtakirjojen lisäksi Anbang omistaa kansallisen valmistuslisenssin 220kV-500kV voimansiirtoteräkselle tornit ja korkean teknologian yritysten pätevyys. Kaikki todistukset, MTR-materiaalitestausraportit, tarkastuspöytäkirjat ovat jäljitettävissä ja toimitettavissa yhdessä tavaroiden kanssa projektin tarkastelua ja hyväksymistä varten.

Anbangin putkimaisen teräsjännitystornin edut

Anbangin putkimainen teräskiristystorni tarjoaa kattavat vahvuudet rakenteellisessa suorituskyvyssä ja valmistuksessa kapasiteetti, laadunvalvonta, sertifiointituki ja projektin mukautuvuus 220kV-500kV suurjännitesiirtoon hankkeita.

Rakenteellisessa suorituskyvyssä pyöreä putkimainen teräsrakenne tuo korkeamman lujuus-painosuhteen. Se vastustaa tehokkaasti voimakas tuuli, jääpinnoite ja seisminen voima, sopii kulmiin, päätepisteisiin, jokien ylityksiin ja rannikolle suolasuihkualueet. Kuumasinkityskäsittely takaa odotetun pitkän aikavälin korroosionestokyvyn käyttöikä jopa 30-50 vuotta. Täysi oma tuotantolinjamme tukee, toteutamme täydelliset menettelyt mukaan lukien raaka-aineiden tarkastus, CNC-leikkaus, robottihitsaus ja valmiin tuotteen esikokoonpano. Tiukka laatu ohjaus käy läpi jokaisen työprosessin. Tuotteet ovat EN 1090-1 EXC3- ja EN 10025-2 -standardien mukaisia. CE-merkinnällä sekä SGS:n ja TÜV:n kolmannen osapuolen testiraportit, jotka kattavat mekaaniset ominaisuudet, ultraääni-NDT hitsaustarkastus ja suolasuihkukorroosionestotesti.

Tuemme tilaustyötä asiakkaan piirustusten perusteella. Rikkaalla ulkomailla EPC-projektikokemuksella toimitamme täydelliset sertifiointiasiakirjat, MTR-raportit ja tekninen myynnin jälkeinen tuki, mikä yksinkertaistaa työmaan pystyttämistä ja laskemista myöhemmän vaiheen ylläpitokustannukset.
