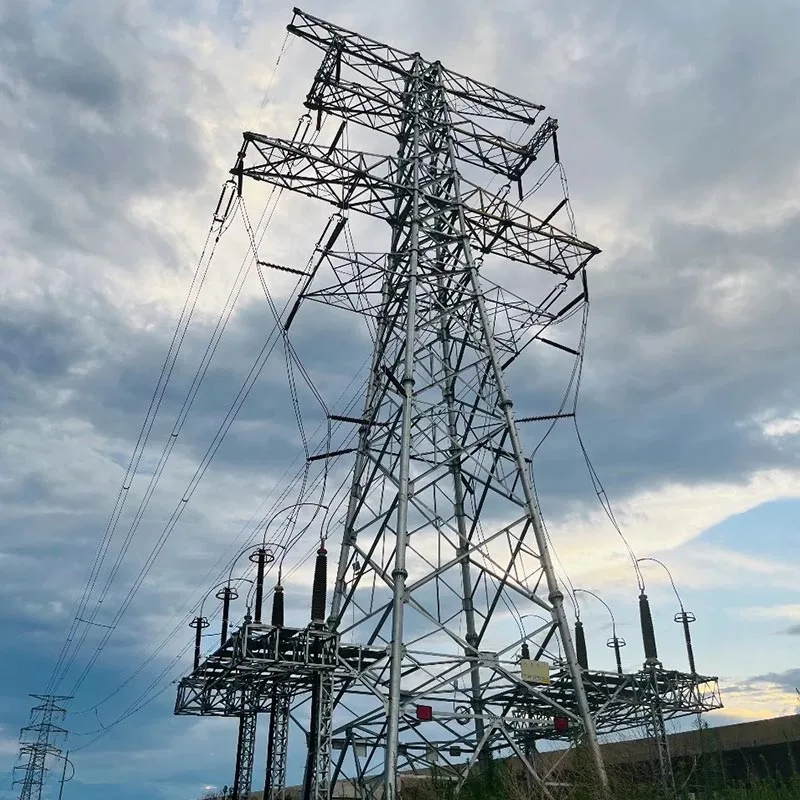

220kV voimansiirtolinjan kulmaterästorni

Qingdao Anbang New Energyn 220 kV voimansiirtolinjan kulmaterästornit valmistetaan tuella Qingdao Jiaozhoun moderni kemiantehdas. He käyttävät lujia kulmateräksiä, kuten Q355B ja Q420, ristikkopultilla yhteysrakenne.

Ne on suunniteltu ja valmistettu tiukasti kansallisten ja kansainvälisten standardien mukaisesti yhdistyvät korkea lujuus, korkea korroosionkestävyys, helppo asennus ja vahva sopeutumiskyky, mikä tarjoaa vakaan tuen 220 kV suurjännitesiirtolinjoille.

Niitä käytetään laajalti tasangoilla, vuoristoalueilla, rannikkoalueilla ja useat muut maastot, jotka edistävät uusien sähköjärjestelmien rakentamista eri maissa.

Ydinedut

Suurin rakenteellinen lujuus, erinomainen katastrofinkestävyys: 220kV Transmission Line Angle Steel Tower, joka on suunniteltu kolmio-/nelikulmaisilla hilarakenteilla, päämateriaalin paksuus ≥8mm, seisminen kestävyys korkeampi tasolle VIII, joka kestää 12-tason myrskyä, 50 mm jääpinnoitetta ja rankkoja sateita. Toimii vakaasti sisällä rannikon taifuunialueet ja vuoristoiset tuulelle alttiit alueet, joilla on tasainen kuorman jakautuminen ja alan johtava asema kaatumisen estävä suorituskyky.

Tehdasmainen älykäs valmistus tarkkaan, laatua valvotaan koko prosessin ajan: Qingdao Jiaozhou omistaa tuotantokantansa, jossa on CNC-leikkaus, älykäs lävistys ja täysin automatisoitu kuumasinkitys prosessi, varustettu patentoiduilla vahvistus-, hitsaus- ja muotoilulaitteilla, komponenttien tarkkuus ±1 mm ja 100 % tuotteet läpäisevät mekaaniset ja korroosionkestävyystestit ennen tehtaalta lähtöä.

Korroosionkestävä ja kestävä, huoleton koko käyttöiän ajan: Tornissa käytetään kuumasinkittyä kaksikerroksista korroosionestoprosessia, jonka sinkkikerroksen paksuus on ≥85 μm, kestää suolasumua ja happoja ja emäksiä, käyttöikä yli 30 vuotta rannikon kosteissa ympäristöissä, ei vaadi säännöllistä huoltoa, mikä pienentää elinkaarikustannuksia.

Helppo ja tehokas asennus, sopii monimutkaisiin skenaarioihin: modulaariset pulttiliitokset, ei tarvetta suurille laitteille nopea kokoonpano paikan päällä; tornin räätälöity muotoilu, joka soveltuu erilaisiin maastoihin ja säähän olosuhteissa, mikä lyhentää rakennusaikaa yli 30 %.

Älykkäät tukipäivitykset, tehokas ja tarkka käyttö ja huolto: Valinnainen kallistus kulma, tuulen nopeus, jäänseuranta ja videopäätteet, joiden tietoihin pääsee reaaliajassa sähköverkon kautta, ympärivuorokautisen tilatietoisuuden ja vikojen varhaisvaroituksen saavuttaminen, toiminnan ja huollon tehokkuuden parantaminen yli 30 %.

Tuotetiedot

Ydinmateriaali: Tornissa käytetään korkealujuutta kuumavalssattua Q355B/Q420 tasakulmainen teräs, myötöraja ≥355MPa, mekaaniset ominaisuudet täyttävät standardit.

Rakenteellinen muoto: 220kV Transmission Line Angle Steel Tower on ristikko itsekantava torni, mukaan lukien kuppimainen, kuivahahmomainen, kissanpään muotoinen, kompakti tyypit, korkeus 25-60m, jännitetaso 220kV.

Yhteysprosessi: Luokan 8.8 luja pulttiliitos, ei hitsausta paikan päällä, korkea kokoonpano tarkkuus, vahva vakaus.

Korroosionestokäsittely: Täysin automaattinen kuumasinkitys, tasainen ja tiheä sinkkikerros, in noudattaa GB/T 13912:ta ja muita kansainvälisiä standardeja.

Säätiön yhteensopivuus: Varustettu porrastetuilla perustuksilla, paaluilla, kiviankkurilla perustukset, jotka sopivat erilaisiin geologisiin olosuhteisiin.

Patentoidut ominaisuudet: Sillä on useita patentteja, mukaan lukien teräskomponenttien vahvistus, tornin pohja hitsauskiinnittimet ja muovauskorjaukset, jotka parantavat rakenteellista vakautta ja työstötarkkuutta.

Tuotteen sovellusvalinta

Tasangot ja avoimet alueet: Suosi mieluummin kupin muotoisia tai pystysuoria torneja, joissa on suuret jännevälit ja säännöllinen johdinjärjestely, sopii pitkän matkan, suurikapasiteettisiin siirtolinjoihin.

Vuoristoiset ja mäkiset alueet: Valitse pöllön muotoiset tai kompaktit tornit, joissa on pieni jalanjälki, erinomainen tuulen- ja jäänkestävyys, soveltuu monimutkaiseen maastoon ja kapeisiin käytäviin.

Rannikon taifuuni / suolasuihkualueet: Räätälöidyt vahvistetut korroosionestotornit, paksunnettu sinkki pinnoite, lujat päämateriaalit, kestävät taifuuneja ja suolasumukorroosiota, varmistaen rannikon turvallisuuden sähköverkot.

Uudet energiaverkon liitäntälinjat: Soveltuu tuulivoiman ja aurinkosähkön lähteville linjoille alustat, jotka tukevat suuria poikkileikkauksellisia johtimia, jotka vastaavat uusien suuritehoisten, pitkän matkan lähetystarpeisiin energiaa.

Kaupunki esikaupunki vaihteisto: Kompakti tornityyppi, vähentää maankäyttöä, tasapainottaa sähköturvallisuutta ja kaupunkimaiseman mukauttaminen.

Syitä valita Anbang

Paikallisen valmistuksen vahvuus: Oma tehdas Jiaozhoussa, Qingdaossa, jonka rekisteröity pääoma on 50 miljoonaa yuania, syvästi mukana voimansiirtotorneissa yli vuosikymmenen ajan, vakaa tuotantokapasiteetti, oikea-aikainen toimitukset ja palvelut kansallisiin verkkohankkeisiin.

Tekninen patenttisuojaus: Useita ydinpatentteja voimansiirtotorneille, optimoidut rakenteet ja prosessit, alan standardit ylittävä tuotteiden suorituskyky sekä korkeampi turvallisuus ja luotettavuus.

Koko prosessin palvelutakuu: Suunnittelusta, tuotannosta ja kuljetuksesta asennukseen opastus ja myynnin jälkeinen käyttö ja huolto, yhden luukun ratkaisu, joka vastaa nopeasti ja huoletta jälkimyynti.

Kansallinen standardilaatusertifikaatti: Kansallisten ja kansainvälisten verkkojen tiukka noudattaminen alan standardit, kolminkertaiset tarkastukset, mukaan lukien raaka-aineiden jäljitettävyys, prosessin laadun tarkastus ja viimeistely tuotteen testaus, ja jokaisesta tornista laaditaan pätevä raportti.

Uusi energiastrategiayhteistyö: keskittyy tukemaan uutta energiatehoa, tuotteita, jotka ovat yhteensopivia uusien sähköjärjestelmien kanssa, "kaksoishiilitavoitteiden" edistäminen ja kansallisen ja kansainvälisen verkon rakentamisen parantaminen.
