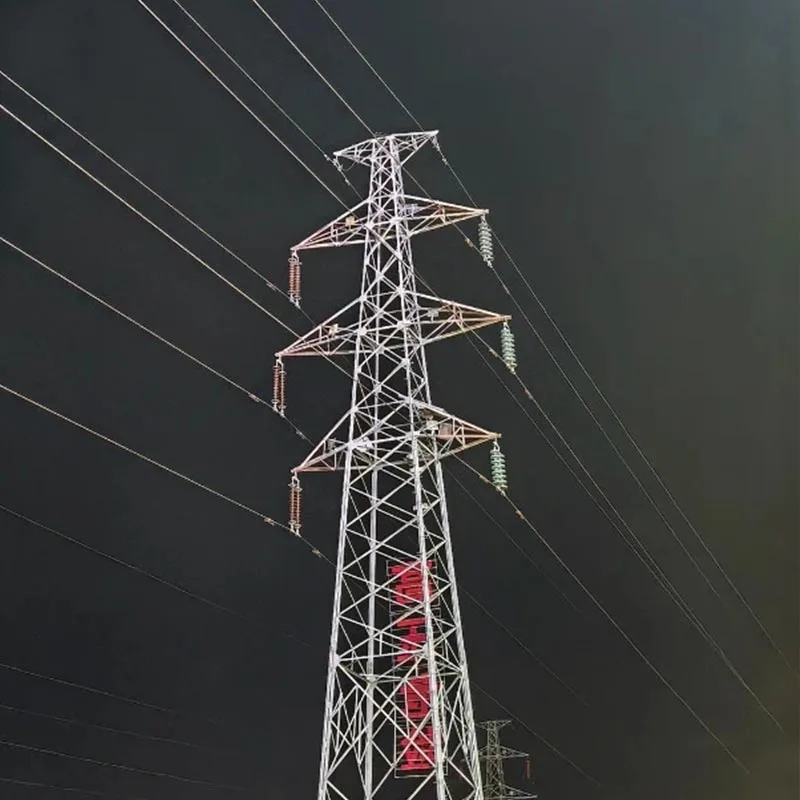

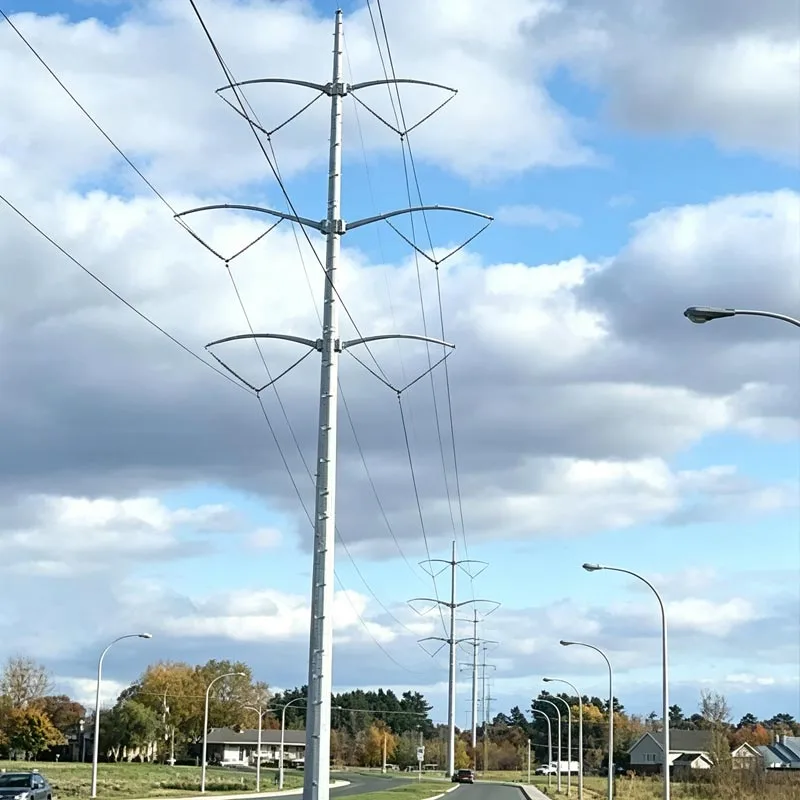

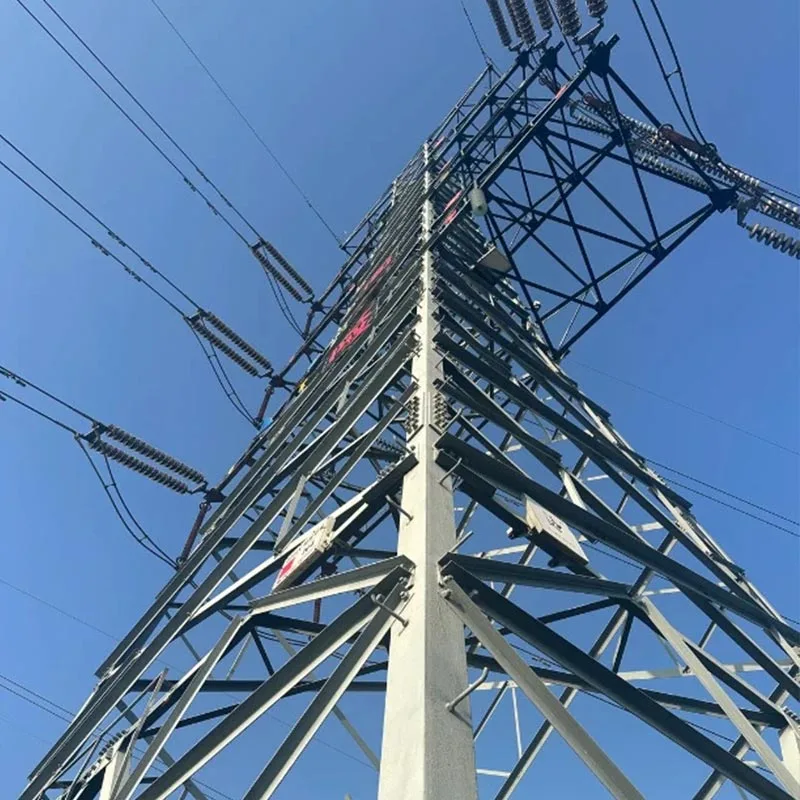

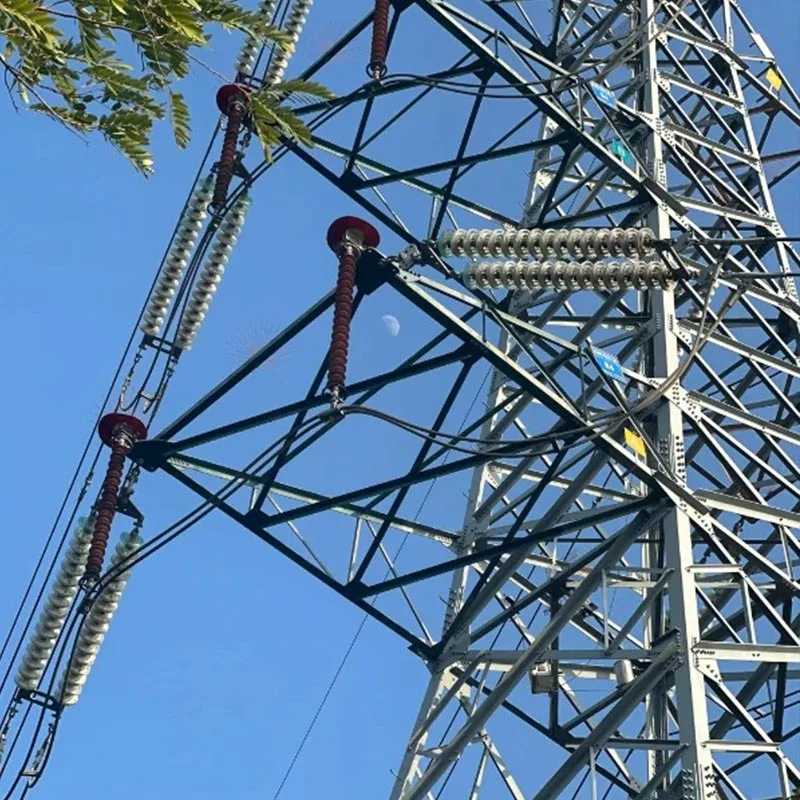

Korkeajännitesinkitty teräsputkitorni

Qingdao Anbang New Energyn korkeajännitteiset galvanoidut teräsputkitornit ovat ydinkannattavia teräsrakenteita erityisesti kehitetty 110kV-1000kV suurjännite- ja ultrakorkeajännitesiirtoprojekteihin.

Tuotteet on valmistettu korkealaatuinen Q345B/Q355B korkealujuus teräs, tarkasti hitsattu ja käsitelty täysin automatisoidulla kuumasinkimisellä prosessi pitkäkestoiseen korroosionkestävyyteen.

Niissä on etuja, kuten korkea rakenteellinen jäykkyys, voimakas tuuli ja maanjäristyskestävyys, tilaa säästävä ja pitkä käyttöikä.

Vertailutuotteena suoraan paikallisen toimittamana Kiinalainen tehdas, nämä korkeajännitteiset galvanoidut teräsputkitornit täyttävät täysin pitkän matkan, suuren kapasiteetin tehon voimansiirtovaatimukset monimutkaisissa maastoissa ja ankarissa ilmastoissa.

Miksi valita Anbangin korkeajännitteiset galvanoidut teräsputkitornit?

Tehdasvoimakkuus, hallittava laatu: Qingdao Anbang omistaa standardoidun tuotannon perustan täysprosessista riippumaton korkeajännitesinkittyjen teräsputkipylväiden tuotanto teräslevyjen leikkauksesta, valssaus ja hitsaus kuumasinkitykseen, kokoonpano ja tarkastus – ISO9001-laatujärjestelmän toteuttaminen varmistaakseen jokainen torni täyttää tarkkuusstandardit ja vakaan suorituskyvyn.

Erittäin lujat materiaalit, turvalliset ja luotettavat: Päämateriaalit valitaan joukosta Q345B ja korkealaatuista korkealujuutta terästä. Korkeajännitteiset galvanoidut teräsputkitornit osoittavat erinomaista taipumista, vääntöä, ja jäänkestävyys, suunniteltu seismiselle intensiteetille 8 asteeseen asti ja tuulenkestävyyttä 35-40 m/s äärimmäisissä olosuhteissa olosuhteet, varmistaen nolla piiloriskiä pitkän aikavälin käytön aikana.

Hot-dip-prosessi, pitkäkestoinen korroosionkestävyys: Käytä kansallista kuumasinkitystä prosessissa, jonka sinkkikerroksen paksuus on ≥ 85 μm, korkeajännitteisissä galvanoiduissa teräsputkitorneissa on ulko korroosionkestävä käyttöikä yli 30 vuotta.

Verrattuna tavallisiin pinnoitteisiin koko elinkaaren ylläpitokustannukset ovat vähentynyt yli 60 prosenttia.

Erittäin muokattavissa, vahva sopeutumiskyky: Rakenteet voidaan räätälöidä jännitetasojen mukaan (110kV-1000kV), tornien korkeudet (30-120m) ja maastoympäristöt, jotka tarjoavat täyden valikoiman torneja, mukaan lukien suorat tornit, kulmatornit, päätetornit ja vetotornit.

Koko ketjun palvelu, huoleton toimitus: Suunnittelun, tuotannon, kuljetuksen integrointi, korkeajännitesinkittyjen teräsputkitornien asennus ja huoltopalvelu, ammattitaitoinen tiimi seuraa läpi koko prosessin, lyhentäen projektisyklejä 30 % ja täyttämällä asiakkaiden yhden luukun hankintatarpeet.

Valintaopas

Yleiset valinnan periaatteet

When selecting High Voltage Galvanized Steel Pipe Towers, priority should be given to the four core factors: voltage level, line angle, terrain, and meteorological conditions, combined with land conditions and construction environment to määrittää kattavasti tornin tyyppi.

Qingdao Anbangin tehdas voi tarjota yksilöllisen mekaanisen tarkastuksen ja räätälöity valikoima korkeajännitesinkittyjen teräsputkitornien turvallisuuden, taloudellisuuden ja sopivuuden varmistamiseksi.

Valinta jännitetason mukaan

110kV siirtojohdot
Suositus: Kevyet suorat korkeajännitteiset galvanoidut teräsputkitornit, pienikulmaiset teräsputkitornit
Yhteinen korkeus: 21m-42m
Sovellettava: Kaupunkien jakeluverkot, teollisuuspuistot, uusiutuvan energian keräyslinjat

220kV siirtojohdot
Suositus: Vakiosuorat / jännitystä kestävät korkeajännitteiset galvanoidut teräsputkitornit, kapeapohjaiset teräsputket tornit
Yhteinen korkeus: 30m-63m
Sovellettava: Alueelliset runkoverkot, kaupunkikehäverkot, jokien ylityshankkeet ja teiden ylityshankkeet

500kV ja yli Ultra/Extra High Voltage
Suositus: Suuren kuorman vetoa kestävät korkeajännitteiset galvanoidut teräsputkitornit, kaksipiiriset / monipiiriset teräsputkitornit
Yhteinen korkeus: 54m-100m
Sovellettava: provinssien ja alueiden välinen siirto, suuret jännevälit, suuret uusiutuvan energian vientikäytävät

Valinta linjafunktiolla

Suorat tornit: Käytetään suorille linjoille ilman kulmaa tai kulmat <5°, kevyt, edullinen, nopea rakentaa

Kulma tornit: Käytetään linjoille, joiden kulmat ovat 5°–90°, kestää sivuttaisjännitystä, vahvempi rakenteellinen jäykkyys

Jännitystornit: Käytetään linjaosissa, johdinkatkossuojassa, korkeajännitteisissä tiloissa, kestää täyden johtimen jännityksen linjaturvallisuuden redundanssin varmistaminen

Terminaalin tornit: Käytetään linja-asemien sisääntuloissa, sähköasemien alku-/päätepisteissä, yksipuolinen suuri jännitys, jossa vahvistetun rakenteen suunnittelu

Suuret tornit: Käytetään jokien, moottoriteiden, rautateiden, laaksojen ylittämiseen, valmistettu erittäin lujasta teräksestä ja paksu galvanointi, erinomainen tuulen tärinänkestävyys

Valinta maaston ja ympäristön mukaan

Vuoristo / mäkinen maasto jyrkillä rinteillä, vaikea kuljetus → käytä poikkipintaista korkeajännitesinkittyä teräsputkea tornit, kevyet yksittäiskappaleet, helppo nostaa, pieni perustuksen jalanjälki

Rannikko / suolasuihkualueet, joilla on korkea korroosio ja kosteus → käytä paksusinkkikerroksista korkeajännitesinkittyä terästä putkitornit, sinkkikerros ≥100 μm, pidentää huomattavasti korroosionestoikää

Voimakkaat jään peittämät alueet, joiden jään paksuus >10 mm → käytä vahvistettua korkeajännitesinkittyä teräsputkea tornit, lisätä päämateriaalin poikkileikkausta, parantaa ylikuormituskykyä jäätä vastaan

Kova tuuli / taifuuni alueet, joiden tuulen nopeus on >35 m/s → käytä korkean tuulenkestävää korkeajännitesinkittyä terästä putkitorneja, optimoi kartio ja rakenne tuulen kuormituksen vähentämiseksi

Kaupunki-/puistoalueet, joilla on rajoitetusti tilaa ja korkeat esteettiset vaatimukset → käytä kapeapohjaista suurjännitesinkittyä teräsputkitornit, pieni koko, yksinkertainen ja esteettisesti miellyttävä muotoilu

Valinta piirien lukumäärän mukaan

Yksi piiri: Perinteiset korkeajännitteiset galvanoidut teräsputkitornit, yksinkertainen rakenne, optimaalinen taloudellisuus

Kaksoispiiri: Kaksipiiriset korkeajännitteiset galvanoidut teräsputkitornit, säästävät käytävätilaa, sopivat kaupunkikäyttöön alueet ja alueet, joilla on niukkuutta maasta

Monipiiri / useita piirejä samassa tornissa: Käytä erittäin korkeajännitteisissä käytävissä monipiiriä raskaaseen käyttöön korkeajännitteiset galvanoidut teräsputkitornit.

FAQ

Mitkä ovat korkeajännitesinkittyjen teräsputkitornien edut kulmaterästorneihin verrattuna?

Korkeapainesinkityillä teräsputkitorneilla on suurempi poikkileikkauksen taivutusjäykkyys ja pienempi tuulenvastus kerroin, mikä tekee niistä vahvempia tuulta ja maanjäristyksiä vastaan; ne vievät vain 1/3 - 1/2 vaaditusta maasta kulma teräs tornit, säästää maan kustannuksia; niillä on siisti ulkonäkö, pidempi korroosionkestävyys ja alhaisempi käyttöikä huoltovaatimukset.

Miten kuumasinkityksen laatu varmistetaan? Mikä on käyttöikä?

Anbangin korkeapainesinkitty teräsputkitornit käyttävät kansallisen standardin GB/T 13912 kuumasinkitysprosessia, sinkkikerroksen paksuus ≥85 μm, ja jokainen yksikkö on kolmannen osapuolen testaama.

Normaaleissa ulkoolosuhteissa korroosionkestävyyden käyttöikä on ≥30 vuotta ja suunniteltu kokonaiselinikä on ≥50 vuotta.

Mikä on korkeapainesinkittyjen teräsputkitornien tuotantosykli ja asennusvaikeus?

Perinteisen korkeapainesinkityn teräsputkitornin yhden erän tuotantosykli on 15-30 päivää; se käyttää segmentoituja laippaliitoksia ja paikan päällä tapahtuvaa pulttikokoonpanoa, mikä ei vaadi suuria tai monimutkaisia laitteita. Normaali rakennustyöryhmät voivat suorittaa asennuksen opastuksella 50 % korkeammalla asennuksen tehokkuudella kulmaterästorneista.

Voidaanko korkeapainesinkittyjä teräsputkitorneja räätälöidä erityisiin maastoihin?

Kyllä. Based on conditions such as high altitude, heavy ice, coastal salt spray, and earthquake-prone areas, the material, wall thickness, foundation type, and structural strength of high-pressure galvanized steel tube towers can be adjusted, and a dedicated design solution can be provided.

Mitä palveluita korkeapainesinkittyjen teräsputkitornien hankinta sisältää?

Se sisältää suunnittelun, tuotannon, kuljetuksen, paikan päällä asennusohjeet, 5 vuoden takuun ja käyttöiän myynnin jälkeinen palvelu. Toimitetaan täydelliset tekniset asiakirjat, mukaan lukien tarkastusraportit, todistukset vaatimustenmukaisuus ja mekaaniset laskentakirjat.
