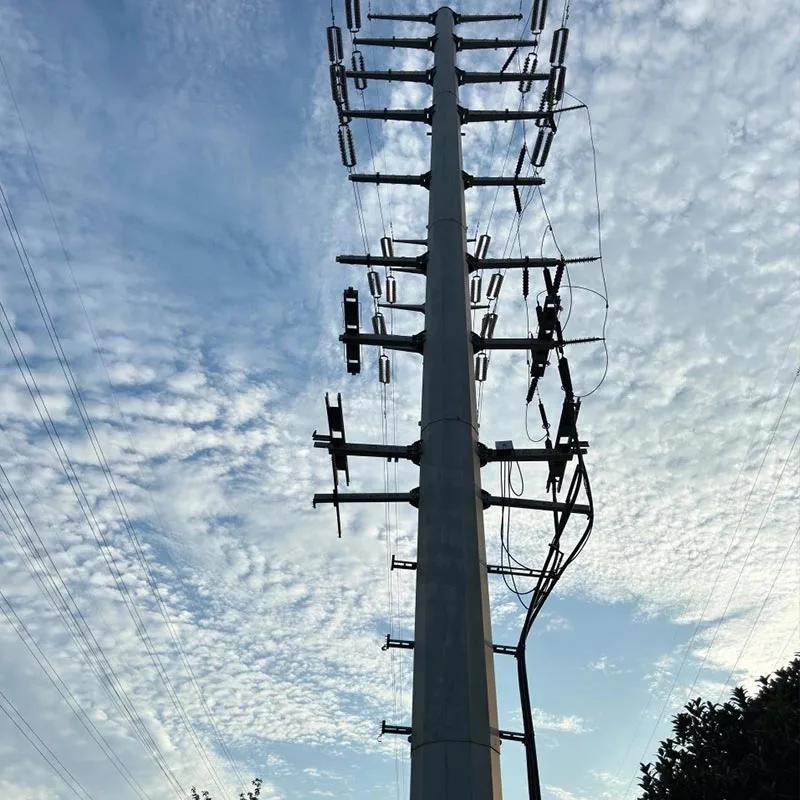

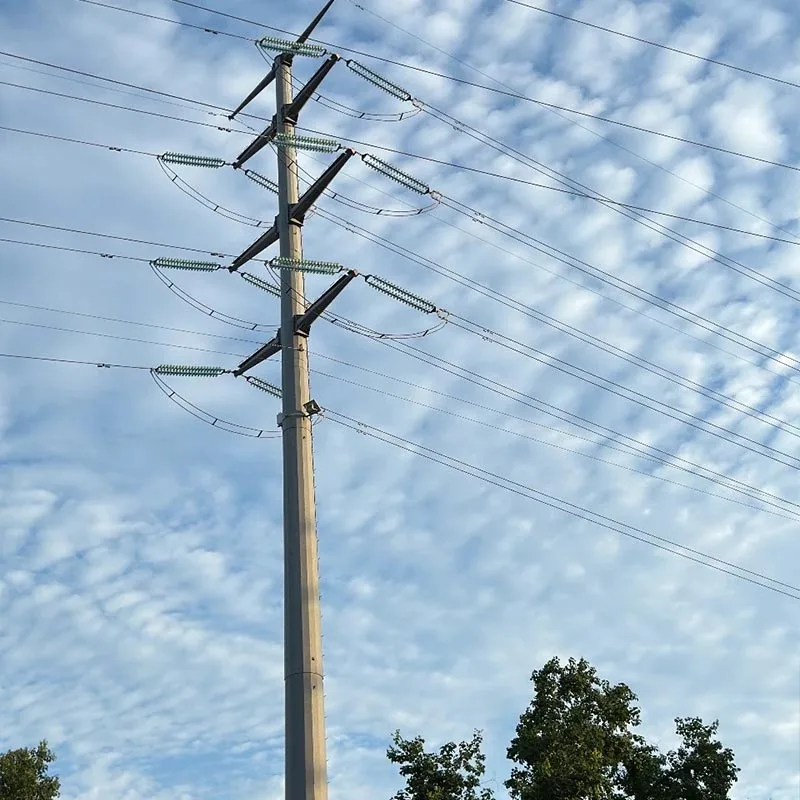

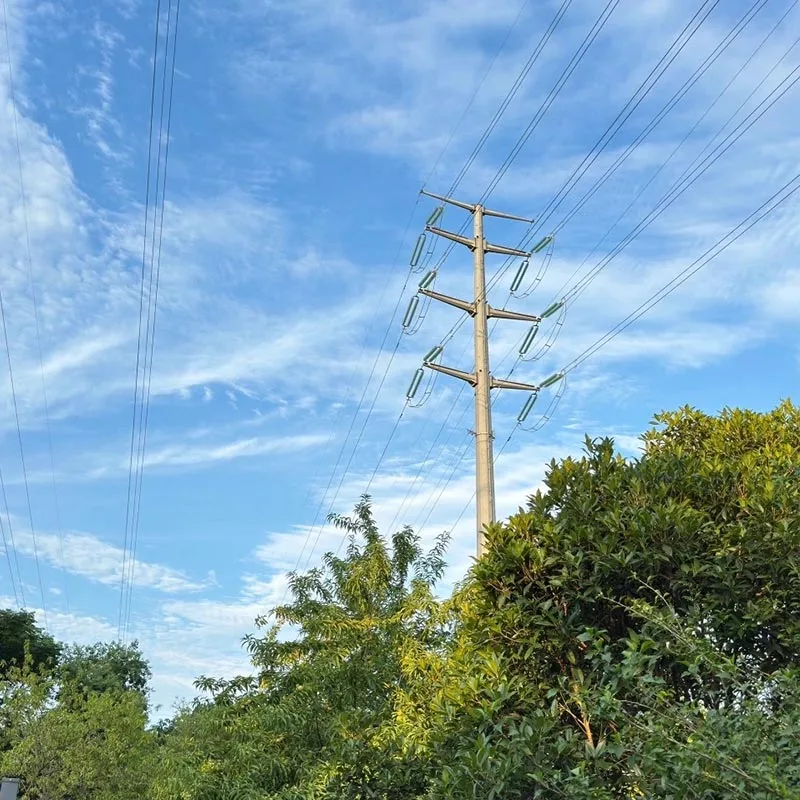

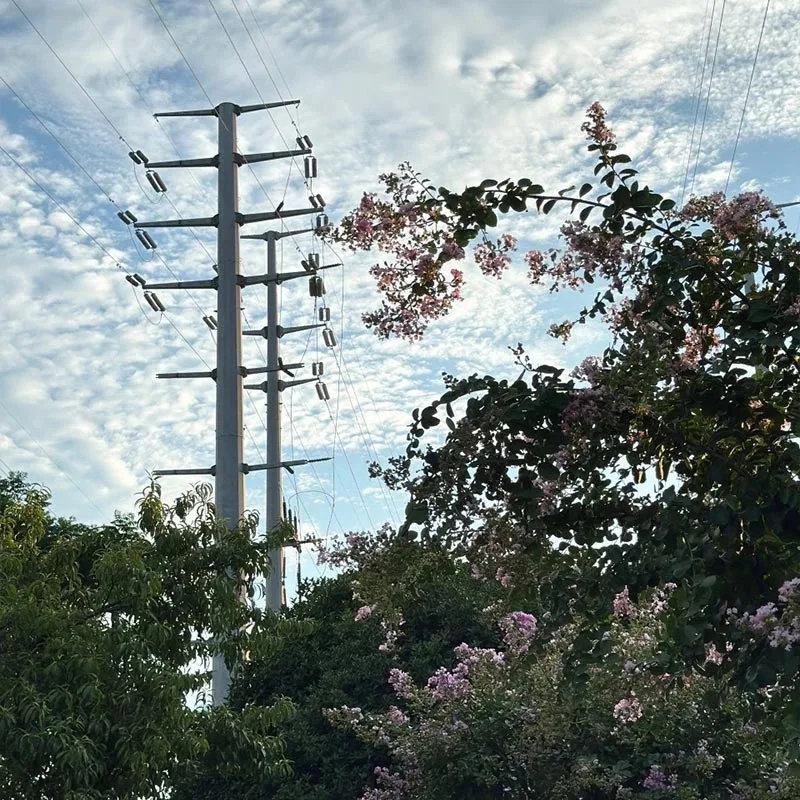

Galvanoitu teräsputki voimansiirtotorni

Qingdao Anbang New Energyn galvanoitujen teräsputkien voimansiirtotornit käyttävät Q355B/Q420-luja teräsputkia pohjana materiaali, joka on käsitelty yleisellä kuumasinkitysprosessilla ja suunniteltu kartiomaiseksi/monipuoliseksi putkiksi rakenteet.

Ne tarjoavat etuja, kuten erinomaisen korroosionkestävyyden, rakenteellisen vakauden, tehokkaan asennuksen, ja kompakti maankäyttö. Tuotteita käytetään laajasti kaupunkien sähköverkoissa, vuoristossa, rannikolla ja teollisuudessa saastealueet, jotka pystyvät toimimaan vakaasti pitkällä aikavälillä äärimmäisissä ympäristöissä, ja ne ovat keskeisiä tukilaitteita nykyaikaiset siirtoprojektit.

Tuotteen edut

Korkea Kestävyys

Galvanoidun teräsputkien voimansiirtotornit ottavat yleisen kuumadip-toiminnon galvanointi, sinkkikerroksen paksuus ≥85 μm, muodostaen sekä fyysisen eristyksen että sähkökemiallisen suojan.

Ulkona käyttöikä yli 30 vuotta, soveltuu koviin ympäristöihin, kuten rannikkoalueisiin, suolaiseen sumuun ja teollisuuteen saastuminen.

Vakaa rakenne

Putkimaisilla osilla on tasainen jännitysjakauma ja korkea taivutus jäykkyys. Tuulenvastuskerroin on 20–40 % pienempi kuin kulmaterästorneissa.

Kestää tason 11 vahvaa tuulet, magnitudin 8 maanjäristykset ja raskaat jääkuormat, joilla on erinomainen vakaus äärimmäisissä olosuhteissa.

Tehokas rakentaminen

Tehdasvalmisteinen segmentoitu rakenne laippapultilla liitännät mahdollistavat nopean asennuksen paikan päällä ilman suuria nostolaitteita.

Rakennusaika lyhenee mm 50 %, mikä pienentää merkittävästi projektikustannuksia.

Laaja sopeutumiskyky

Galvanoidun teräsputkien voimansiirtotorneilla on kompakti rakenne, mikä säästää noin 50 % maasta verrattuna perinteisiin kulmaterästorneihin.

Soveltuu kapeille kaupunkialueille, vuorille, rannikolle alueet ja muut monimutkaiset maastot, muokattavissa 5-150 metrin korkeuteen.

Luotettavaa laatua

Valmistettu erittäin lujasta teräksestä, tuotanto täyttää kansalliset standardit, kuten kuten GB 50545 ja DL/T 5154, täyden prosessin laadunvalvonta mukaan lukien hitsin tarkastus ja sinkkikerroksen testaus. Täysin pätevä, vakaa suorituskyky.

Kuinka valita malli

Valitse jännitetason mukaan

10kV-35kV: Käytä yksipiirisiä galvanoidun teräksen voimansiirtotorneja, korkeus 15–30 m, seinämän paksuus 6–10 mm, sopiva kaupunkien ja puistojen pienjännitelinjoille.

110kV-220kV: Käytä kaksipiirisiä / monipiirisiä galvanoidun teräksen voimansiirtotorneja, korkeus 30–60 m, seinämän paksuus 10–16 mm, vastaa keski- ja suurjännitteen siirtotarpeita.

500kV ja yli: Käytä erityisiä ultrakorkeajännitesinkitystä teräksestä valmistettuja voimansiirtotorneja, korkeus 60–150 m, seinämän paksuus 16–20 mm, sopii pitkän jänteen, erittäin pitkän matkan lähetykseen.

Valinta ympäristöolosuhteiden mukaan

Rannikko / korkea korroosioalueet: Valitse erittäin korroosionkestävät sinkityt teräksiset voimansiirtotornit pinnoite ≥100 μm lisäämään suolaroiskeenkestävyyttä.

Kova tuuli / seismiset alueet: Valitse vahvistetut rakenteet, optimoi poikkileikkaus ja seinämän paksuus tuulen parantamiseksi ja maanjäristyskestävyys.

Vuoristoinen / monimutkainen maasto: Valitse sopivat kevyet, kapeapohjaiset galvanoidut teräksiset voimansiirtotornit kuljetus- ja asennusolosuhteet.

Valinta toiminnallisten tarkoitusten mukaan

Suorat tornit: Käytetään linjan suorille osille, jotka kantavat pysty- ja vaakasuuntaiset tuulivoimat.

Jännitys / Kulma tornit: Käytetään linjan suunnan muuttamiseen ja jännityksen muuntamiseen, laakerin epätasapainoinen jännitys.

Terminaali / Crossing Towers: Käytetään linjan alkuun/loppuun sekä jokien tai teiden ylittämiseen, mikä edellyttää korkeampaa kantavuus.

Palvelumme

Räätälöity suunnittelu: Ammattitaitoinen tiimimme tarjoaa räätälöityjä malleja galvanoiduista teräsputkien voimansiirtotorneista jännitetasojen, maaston ja sääolosuhteiden perusteella erilaisten projektien tarpeisiin.

Koko prosessin älykäs valmistus: Omalla nykyaikaisella tehtaallamme, joka on varustettu CNC-leikkauksella, automaattisella hitsauksella, ja kuumasinkityksen tuotantolinjoilla saavutamme täyden prosessin laadunvalvonnan raaka-aineista valmiisiin tuotteita, joiden kuukausituotantokapasiteetti on yli 5000 tonnia.

Yhden luukun toimitus: Tarjoamme integroituja palveluita mukaan lukien tuotanto, kuljetus, asennusopastus paikan päällä, ja tekninen koulutus, joka varmistaa hankkeen tehokkaan täytäntöönpanon.

Jälkimyyntitakuu: Tarjoamme 15 vuoden takuun, 24 tunnin teknisen vastauksen sekä säännölliset tarkastukset ja huollon, jotta tuotteen ongelmat voidaan ratkaista koko sen elinkaaren ajan.

Käyttöön liittyvät varotoimet

Tarkista ennen asennusta, että galvanoidun teräksen voimansiirtotornin tyyppikilpi vastaa piirustusta parametrit ja tarkasta, että tornin rungossa, laipoissa ja pulteissa ei ole muodonmuutoksia tai vaurioita. tarvikkeet ovat valmiita.

Käytä nostamiseen nailonköysiä välttääksesi galvanoidun pinnoitteen naarmuuntumisen; pystysuuntainen poikkeama asennuksen aikana tulee olla ≤1/1000, ja laippapultit tulee kiristää vääntömomentin mukaan luotettavan liitoksen varmistamiseksi.

Tornin perustuksessa tulee käyttää C30 betonista riippumatonta alustaa upotetuilla ankkuripulteilla ja maadoitus resistanssin tulee olla ≤10Ω. Testaa säännöllisesti maadoitusjärjestelmän tehokkuutta.

Hitsaus tai leikkaaminen galvanoidun teräksen voimansiirtotornin pinnalla on ehdottomasti kielletty. Jos muutos vaaditaan, se on levitettävä uudelleen kuumasinkimällä korroosiosuojauksen vuoksi.

Tarkista säännöllisesti sinkkipinnoitteen eheys, pulttien kireys ja rakenteelliset muodonmuutokset; sisään rannikkoalueet/korroosioalueet, tarkasta puolen vuoden välein ja korjaa vioittunut sinkkipinnoite välittömästi.

Ei-ammattimainen henkilöstö on ehdottomasti kielletty kiipeämästä galvanoidun teräksen voimansiirtotorniin. Varoitus merkit, kuten "High Voltage Danger, pysy poissa", tulee sijoittaa tornin ympärille turvaetäisyyden säilyttäen.
