Galvanoitu teräsputki ristikkotorni

Qingdao Anbang New Energy on luotettava valmistaja, galvanoidut teräsputkitornimme on valmistettu korkealaatuisista erittäin lujista teräsputkista läpi. tarkkuushitsaus- ja kuumasinkitysprosessit muodostaen kevyitä, lujia tukirakenteita.

Yhdistäminen ristikkorakenne, jossa on galvanoinnin korroosionkestävyys, niitä käytetään laajalti tehossa, uudessa energiassa ja viestinnässä kentät.

Paikallisen kiinalaisen tehtaan suoraan toimittamina tuotteina galvanoidut teräsristikot ovat rakenteellisia vakaus, tuulen ja maanjäristyksen kestävyys, korroosionkestävyys ja tilan tehokkuus.

Ne voidaan suunnitella mittatilaustyönä eri skenaarioiden mukaan, jotka täyttävät 110kV-1000kV suurjännitesiirron vaatimukset ja erilaiset ulkotukisovellukset, jotka täyttävät täysin kansalliset alan standardit ja saavuttavat sekä laadun että kustannustehokkuutta.

Miksi valita Anbang-sinkitty teräsputki ristikkotornit?

Hallittavaa laatua kauttaaltaan

Oma suuri standardoitu tuotantokantamme Qingdaossa, Kiinassa, tutkii, valmistaa ja tarkastaa itsenäisesti galvanoitujen teräsputkitornien koko prosessia.

Raaka-aineiden hankinnasta teräsputkien leikkauksesta, hitsauskokoonpanosta kuumasinkitykseen Kaikki hoidetaan ISO9001-laatujärjestelmän mukaisesti, mikä kieltää ulkoistamisen.

Jokainen galvanoitu teräsputki ristikkotorni käy läpi useita tiukkoja laatutarkastuksia tarkan mitat ja standardin suorituskyvyn varmistamiseksi.

Vahvan turvallisuussäätiön rakentaminen

Pääasiallinen materiaalit ovat Q345B/Q355B niukkaseosteisia korkealujia teräsputkia. Hitsauksessa käytetään uppokaarihitsausta, kaasusuojattua hitsaus ja muut hienot tekniikat täydellisillä ja lujilla hitseillä.

Kuumasinkitysprosessia noudatetaan tiukasti GB/T 13912 standardit, sinkkikerroksen paksuus ≥85 μm, mikä tekee galvanoidusta teräsputkesta erittäin vahvan korroosionkestävyys.

Ulkona käytettävä korroosionkestävyys yli 30 vuotta, sopii erilaisiin ankariin ympäristöihin.

Sopii useisiin skenaarioihin

Galvanoitu teräsputki ristikko tornissa on tilallinen ristikkorakenne. Perinteisiin torneihin verrattuna se on kevyempi, tuulee vähemmän kestävyys, kestää tuulen nopeudet 30-45m/s, seismisen intensiteetin vastustuskyky on 8 astetta ja kestää vain 1/3 tavallisten tornien jalanjäljestä.

Siinä yhdistyy kevyt ja korkea vakaus, joka mukautuu joustavasti vuoristo-, rannikko-, kaupunki- ja muut maastot.

Räätälöidyt palvelut

Tehtaan ammattimaisen suunnittelun tuella tiimi, galvanoidut teräsputken ristikkotornit voidaan räätälöidä jännitetason, korkeuden, maaston ja kuorman mukaan vaatimukset, jotka kattavat eri tyypit, kuten suorat, kulma-, terminaali- ja pitkäjänteiset, jotka vastaavat tarkasti kunkin projektin yksilölliset tarpeet.

Korkea kustannustehokkuus ja täydellinen ketjupalvelu

Suoraan tehtaalta toimitusmalli eliminoi välilinkit, mikä vähentää huomattavasti galvanoidun teräsputken hilan hankintakustannuksia tornit.

Samalla tarjoamme yhden luukun palvelut suunnittelusta, tuotannosta, kuljetuksista, asennuksesta jälkimyynti, projektisyklien lyhentäminen, asiakkaiden käyttö- ja ylläpitokustannusten vähentäminen sekä seuranta ammattitaitoiset tiimit läpi koko hankinta- ja rakentamisprosessin.

Palvelumme

Esisuunnittelupalvelut

Ammattitaitoinen suunnittelutiimimme ymmärtää perusteellisesti projektin vaatimukset ja yhdistää maaston, sään ja jännitteen parametrit tarjotakseen räätälöityjä suunnitteluratkaisuja galvanoidulle teräsputkelle ristikkotornit, mekaaniset laskentaraportit ja perustusten suunnittelusuunnitelmat.

Varmistamme tarkan yhteensopivuuden tuote ja projekti, optimoida rakennesuunnittelu asiaankuuluvien standardien mukaisesti sekä taata turvallisuus ja kustannustehokkuutta.

Valmistuspalvelut

Standardoitu tehdastuotanto täysin visuaalisella valvonnalla, tiukasti raaka-aineiden laadun ja tuotantoprosessien valvonta.

Jokainen prosessi tarkastetaan ammattimaisesti sen varmistamiseksi mitat ovat tarkkoja, hitsausliitokset päteviä ja galvanointi kerros täyttää standardit.

Täydelliset laaduntarkastusraportit ja vaatimustenmukaisuustodistukset myönnetään.

Logistiikka- ja kuljetuspalvelut

Valtakunnallinen pisteestä pisteeseen toimitus. Koon mukaan ja paino sinkitty teräsputki ristikko torni komponentit, segmentoitu pakkaus ja ammattimainen kuljetus ajoneuvoja käytetään täydellisin suojatoimenpitein vaurioiden estämiseksi, mikä varmistaa, että tuotteet toimitetaan ehjinä rakennustyömaille, jotka sopivat erityisesti vuoristoisille, syrjäisille tai vaikeasti kuljetettaville alueille.

Asennusopastuspalvelut

Kokeneet tekniset insinöörit lähetetään opastamaan paikan päällä nosto-, kokoonpano- ja kiinnitysrakentamista.

Yksityiskohtainen asennus Ohjekirjat toimitetaan rakennusprosessien standardoimiseksi, erilaisten asennusongelmien ratkaisemiseksi ja varmistamiseksi rakentamisen turvallisuus ja tehokkuus.

Asennus voi myös täyttää erityiset nostovaatimukset, kuten kaksoisnosto nosturit.

Myynnin jälkeiset huoltopalvelut

Tarjoamme 5 vuoden takuun ja elinikäisen huoltopalvelun.

Seuraa säännöllisesti galvanoitujen teräsputkien ristikkotornien toimintatila, tunnistaa nopeasti turvallisuusriskit, reagoi nopeasti korjaustarpeita ja tarjota huoltopalveluita, kuten galvanoinnin restaurointi ja pulttien kiristäminen tuotteen laajentamiseksi käyttöikää ja varmistaa projektin pitkän aikavälin vakaan toiminnan.

Valinta suositukset

(1) Jännitetasoon perustuvat valintasuositukset

110 kV siirto-/jakeluverkon skenaario: Kevyt suoratyyppinen galvanoitu teräsputki suositellaan ristikkotorneja, joiden korkeus on mieluiten 21–42 m, käyttäen kolmiomaista/nelikulmaista ristikkorakenteet. Päämateriaali on Q345B, jonka sinkkipinnoitteen paksuus on ≥85 μm. Sopii kaupunkikäyttöön jakeluverkkoja, teollisuuspuistoja ja uusia energian yhdistämislinjoja, nämä tornit tarjoavat etuja kevyt muotoilu, pieni jalanjälki ja kätevä rakenne, jotka hallitsevat tehokkaasti hankintoja ja rakennuskustannukset.

220 kV alueellisen runkoverkon skenaario: Vakiosuora/kiristystyyppinen galvanoitu teräsputki Suosittelemme ristikkotorneja, joiden korkeus vaihtelee 30 metristä 63 metriin. Hilasolmun suunnittelu on optimoitu parantaa rakenteellista jäykkyyttä. Päämateriaali on Q355B, joka soveltuu kaupunkikehäverkkoihin, joki-/risteykseen hankkeita ja vuoristoisia voimajohtoja, jotka tasapainottavat kantavuuden ja talouden. Linjan kulmaan vaatimuksia, voidaan käyttää kulmatyyppisiä galvanoituja teräsputkirakenteisia ristikkotorneja.

500 kV ja yli Ultra/Extra High Voltage -skenaario: Suuren kuorman jännitystyyppi, Suosittelemme kaksipiirisiä/monipiirisiä galvanoidun teräsputken ristikkotorneja, joiden korkeus vaihtelee 54 metristä 100m. Päämateriaali on Q420-lujat teräsputket, joiden sinkkipinnoitteen paksuus on nostettu ≥90 μm:iin ja rakenteellinen jännityssuunnittelu optimoitu. Soveltuu provinssien/alueiden väliseen lähetykseen, laaja-alaisiin projekteihin ja uudet energiapohjan jakelukanavat, joilla varmistetaan, että galvanoidut teräsputken ristikkotornit kestävät suurta kapasiteettia, suurjännitekuormat ja toimivat vakaasti ja luotettavasti.

(2) Suositeltu valinta skenaariofunktion perusteella

Perinteiset suorat voimansiirtolinjat: Suorat viivat, joiden kulmat ovat alle 5°, se on suositeltavaa käyttää tavallisia suoria galvanoituja teräsputken ristikkotorneja. Näillä torneilla on yksinkertainen rakenne, kevyt ja edullinen, voidaan valmistaa massatuotantona, lyhentää merkittävästi projektisykliä ja soveltuu tasaisille alueilla, kuten tasangoilla ja loivilla kukkuloilla.

Viivan suunnan/segmentin skenaariot: Kulmille 5°-90°, kulmasinkitty teräsputkiristikko torneja suositellaan. Linjasegmenteille ja katkoviivasuojaosille, jännitystyyppinen galvanoitu teräsputki tulisi käyttää ristikkotorneja. Molemmat tyypit ottavat käyttöön vahvistettuja ristikkorakenteita lisäämään sivuttaisjännitystä ja muodonmuutoskestävyys, mikä varmistaa linjan turvallisuuden redundanssin. Aseman/sähköaseman linjatulossa, päätetyyppinen Suosittelemme galvanoitua teräsputkea. Rakenne on optimoitu yksipuolista kuormaa varten ominaisuudet parantamaan vakautta.

Laajamittainen erikoisskenaariot: Jokien, valtateiden, rautateiden, laaksojen ja muiden ylittämiseen skenaarioissa suositellaan pitkäjänteisiä galvanoituja teräsputkien ristikkotorneja. Ne on valmistettu erittäin lujista materiaaleista terästä, optimoidulla kartiomaisella ja hilan tiheydellä tuulen kuormituksen ja tuulen aiheuttaman tärinän vähentämiseksi, parantaen jänneväliä kyky. Sinkkikerrosta on myös paksunnettu sopeutumaan monimutkaisiin ulkoympäristöihin.

Uutta energiaa tukevat skenaariot: Tuuli- ja aurinkosähköpohjaisille keräyslinjoille, kevyt Segmentoituja galvanoidun teräsputken ristikkotorneja suositellaan helpottamaan kuljetusta ja pystyttämistä vuoristossa tai aavikkoalueet. Tuuliturbiinien tukitorneille räätälöity esijännitetty teräs-betoni galvanoitu teräsputkiristikko torneja suositellaan parantamaan kantokykyä ja tuulen aiheuttamaa tärinänkestävyyttä, jotka täyttävät suurten megawatin tuuliturbiinien vaatimukset.

Viestintä/turvallisuusskenaariot: Viestinnän tukiasemiin, rajavalvontaan, metsäpaloihin ehkäisyyn ja muihin skenaarioihin suositellaan pieniä, monitoimisia galvanoidun teräsputken ristikkotorneja korkeus 15m-30m, varatut laiteasennusliitännät sekä integroitu ukkossuojaus ja valvonta toimintoja. Kompakti rakenne sopii kaupunki-, etä- ja moniin muihin skenaarioihin.

(3) Suositeltu valinta maaston ja ympäristön perusteella

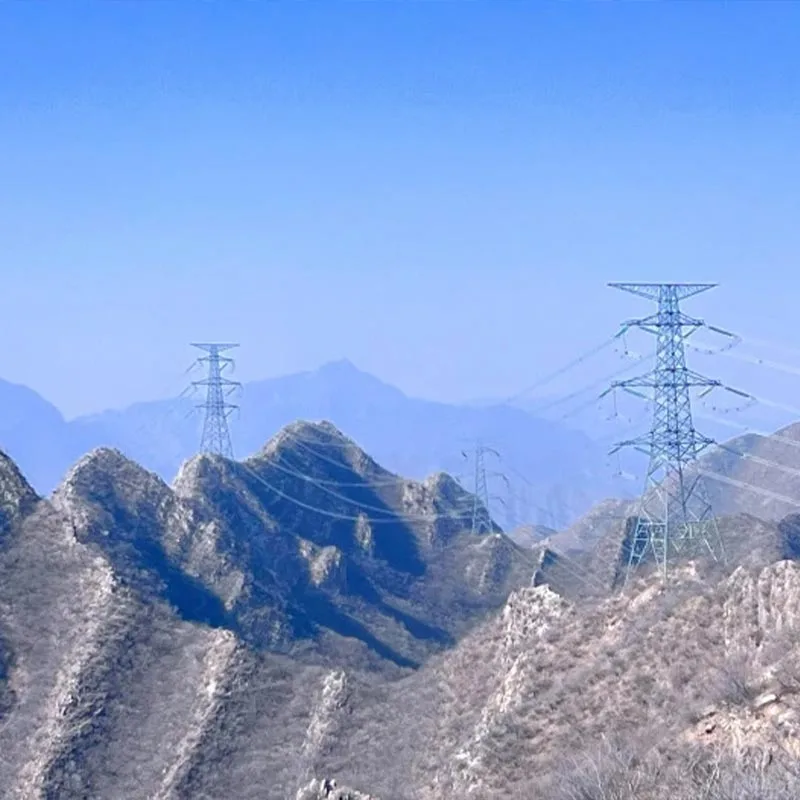

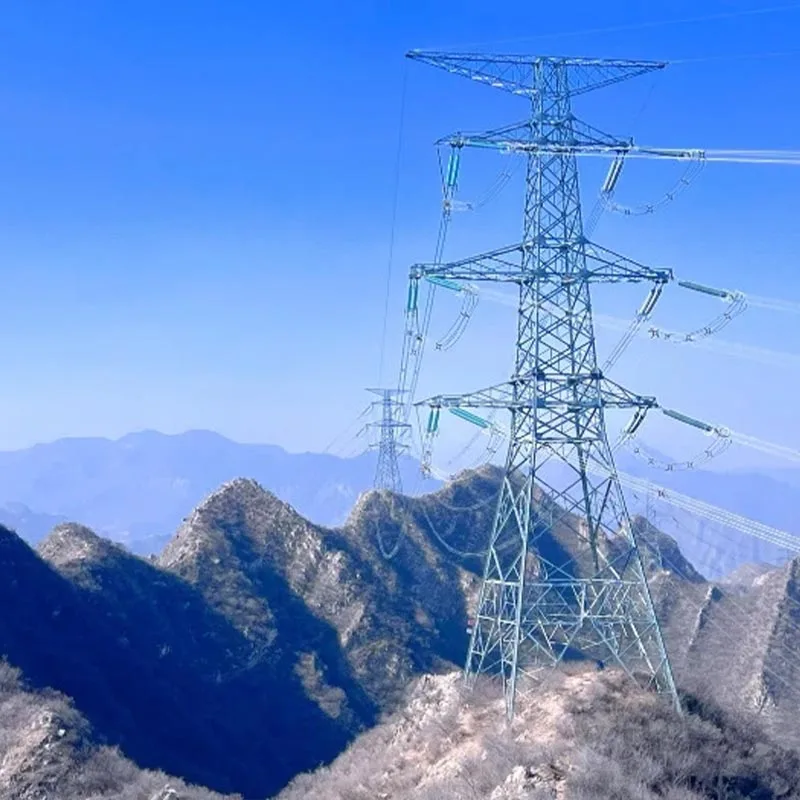

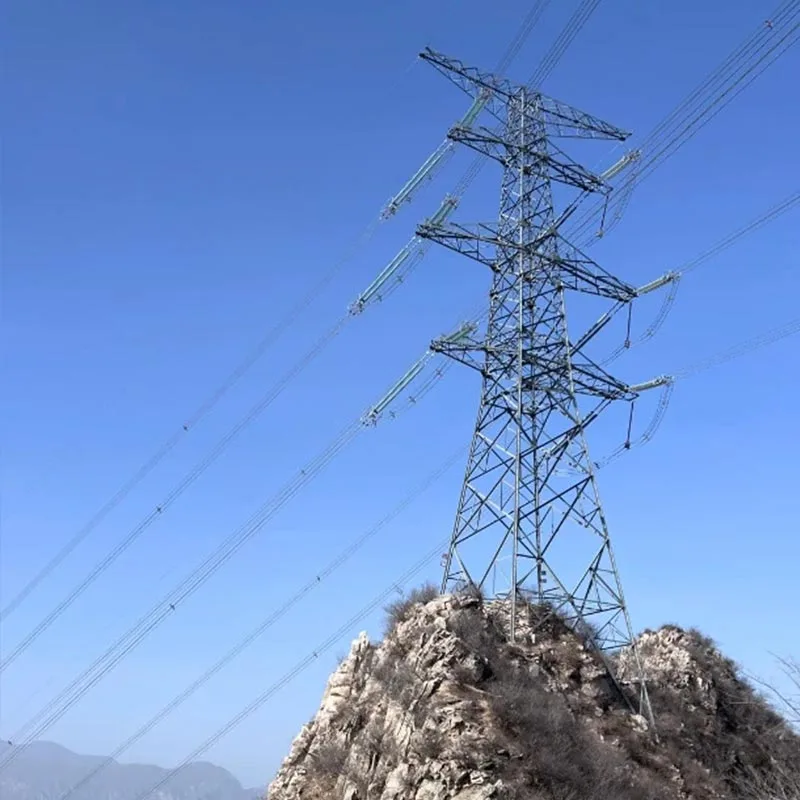

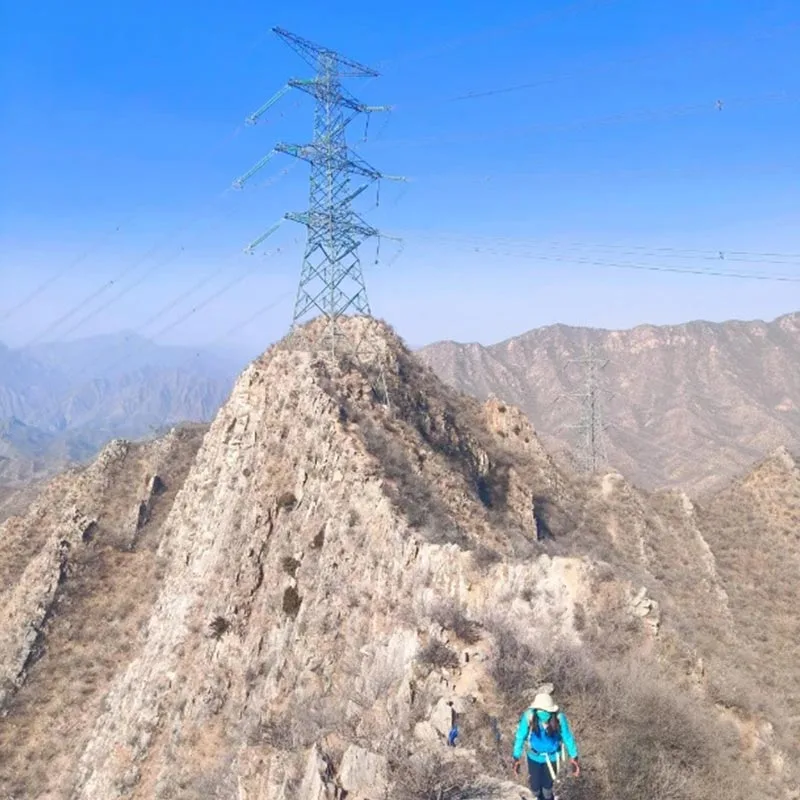

Vuoristo/mäkköinen maasto: Jyrkälle maastolle, jossa on vaikea kuljettaa ja pystyttää, segmentoitu Suosittelemme galvanoitua teräsputkea. Komponenttien koko ja paino on optimoitu ja laippaus on nopea liitäntöjä käytetään kuljetuksen ja paikan päällä tapahtuvan asennuksen helpottamiseksi. Perustusrakenne on vahvistettu sopeutumaan jyrkkiin maastoa ja vähentää maanrakennustöitä.

Rannikko / suolaiset alueet: Korkeakorroosio- ja kosteusympäristöihin, galvanoitu teräsputkiristikko torneja, joissa on paksunnetut sinkkikerrokset (≥100 μm), suositellaan, ja niissä on kaksoissuojaus korroosionestopinnoitteita vastaan. The ristikkorakenne on optimoitu vähentämään tuulenvastusta, parantamaan suolaliuoksen korroosion ja taifuunin kestävyyttä (suunnittelu tuulen nopeus ≥40 m/s) ja pidentää tuotteen käyttöikää.

Kova jää/voimakas tuuli Alueet: Raskailla jääalueilla, joiden jään paksuus >10mm, vahvistettu galvanoitu Teräsputkien ristikkotorneja suositellaan, mikä lisää päämateriaalien poikkileikkausta ja tiheyttä diagonaaliset kannattimet ylikuormituskestävyyden parantamiseksi jään alla. Alueilla, joilla tuulen nopeus on >35 m/s, esim voimakkaat tuuli- ja taifuunialueet, ristikkorakenteet ja kartio on optimoitu vähentämään tuulen kuormitusta ja parantamaan tuulta vakautta.

Kaupunki-/puistoskenaariot: Alueille, joilla on rajoitettu maa-alue ja korkeat maisemavaatimukset, kapea pohja Suosittelemme galvanoitua teräsputkea. Poikkileikkaukset on optimoitu, perustuksen jalanjälki ≤2,5㎡, ulkonäkö on yksinkertainen, ja galvanointikerros on tasainen ja esteettisesti miellyttävä. Sopii kaupunkikäyttöön suurjänniterengasverkot ja teollisuuspuiston voimajohdot, jotka kohtaavat intensiivisen maankäytön ja maiseman vaatimukset.
